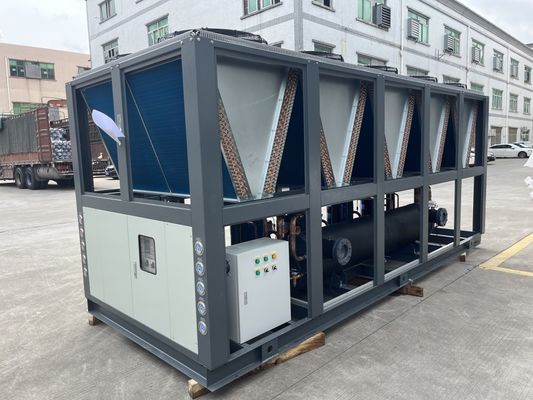

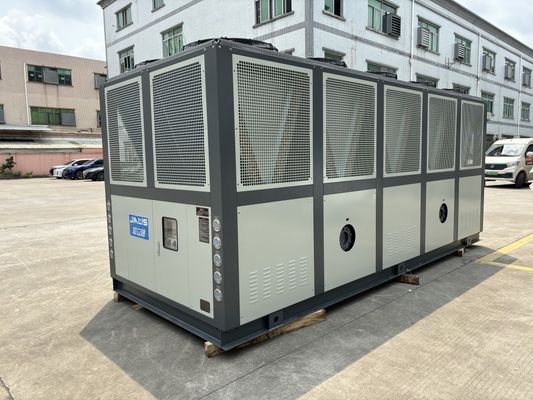

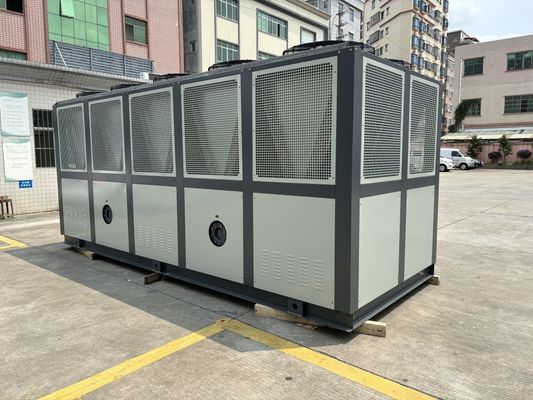

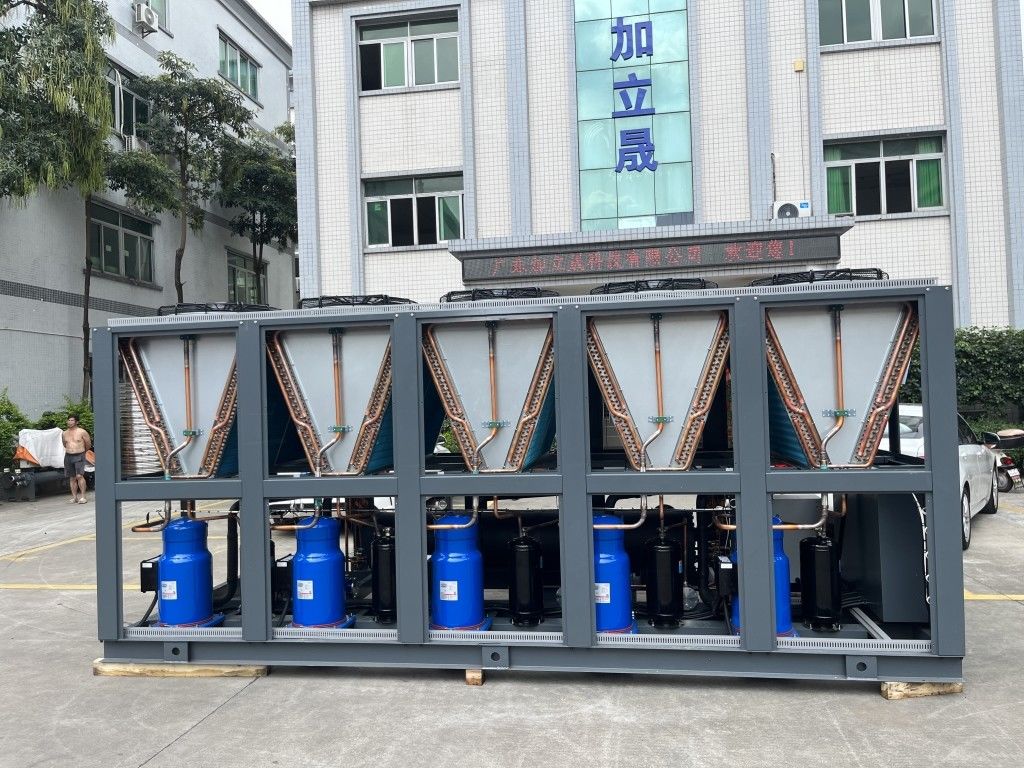

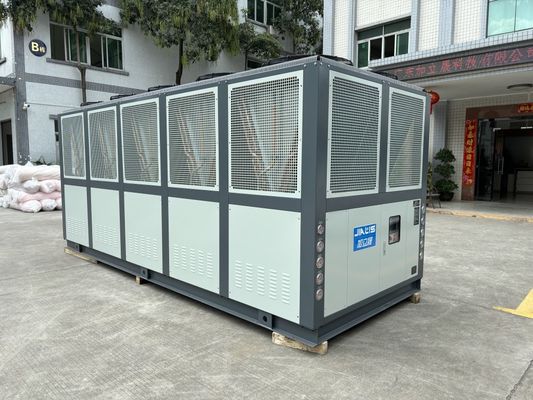

JLSF-125HP Duży chłodniak do chłodzenia powietrzem klimatyzacja chłodniak o stałej temperaturze
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan Chiny |
| Nazwa handlowa: | JIALIS |
| Orzecznictwo: | CE/ISO9001 |
| Numer modelu: | JLSF-125 KM |
Zapłata:
| Minimalne zamówienie: | 1 SET |
|---|---|
| Cena: | Discuss |
| Szczegóły pakowania: | Drewniane pudełko ze sklejki |
| Czas dostawy: | 20 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 50 sztuk miesięcznie |
|
Szczegóły informacji |
|||
| Nazwa produktu: | Agregat wodny chłodzony powietrzem | System sterowania: | Sterownik PLC Siemens/ 7-calowy ekran dotykowy |
|---|---|---|---|
| Temperatura wody na wylocie: | 5-50 ℃ | Typ sprężarki: | Dania Sprężarka rolkowa Danfoss |
| Parownik: | Skorupa i rura | Kondensator: | Żebrowy |
| Wentylatory skraplacza: | Osiowy/odśrodkowy | Poziom hałasu: | ≤65dB(A) |
| napięcie: | 380 V-415 V/440 V-460 V | Częstotliwość: | 50 Hz/60 Hz |
| Chłodziwo: | R410a | System ochrony: | Wysokie/niskie ciśnienie, przepływ wody, przeciążenie itp. |
| Gwarancja: | 12 miesięcy | ||
| Podkreślić: | Chłodnicy z rolkami o stałej temperaturze chłodzonych powietrzem,Duży chłodnik z rolkami chłodzonymi powietrzem,Chłodziarz z ciągłą temperaturą |
||
opis produktu
Opis produktu:
Chłodnik typu chłodzenia i ogrzewania klimatyzacji jest specjalnym typem chłodnika,który jest szeroko stosowany w systemach klimatyzacji do dostarczania zimnej i ciepłej wody w celu zaspokojenia potrzeb chłodzenia i ogrzewania systemów klimatyzacji.
Ten typ chłodnicy ma podwójną funkcję, która może dostarczać zimną wodę do potrzeb chłodzenia systemów klimatyzacji i ciepłą wodę do potrzeb ogrzewania systemów klimatyzacji.Zazwyczaj składa się z jednostki, w tym główne elementy, takie jak sprężarka, kondensator, parownik i układ sterujący.
W trybie chłodzenia sprężarka chłodnicy typu chłodzenia i ogrzewania klimatyzacji sprężającej czynnika chłodniczego i rozprasza ciepło przez kondensator,i wypuszcza ciepło z systemuNastępnie środek kondensacyjny w kondensatorze jest chłodzony przez zawór rozszerzający i wchodzi do parownika, gdzie wchłania ciepło powietrza lub wody w celu wytworzenia zimnej wody.Zimna woda jest transportowana do klimatyzacji przez rury chłodzące i obniżające temperaturę w pomieszczeniu.
W trybie ogrzewania chłodnicy klimatyzacji typu chłodzenia i ogrzewania mogą wchłaniać energię cieplną ze środowiska zewnętrznego i ogrzewać ją poprzez odwrotną cyrkulację.Sprężarka ściska płyn roboczy i uwalnia ciepło przez kondensatorNastępnie płyn roboczy jest przyciszczany przez zawór rozszerzający i wchodzi do parownika, wchłaniając ciepło zewnętrznego środowiska i podgrzewając je.Woda podgrzewana jest transportowana do systemu klimatyzacji przez rury do ogrzewania i podnoszenia temperatury w pomieszczeniu.
Wykorzystanie chłodziarek klimatyzacji chłodzących i podgrzewających wodę może zapewnić całoroczne działanie systemu klimatyzacji,w trybie chłodzenia latem lub w trybie ogrzewania zimą, może spełniać potrzeby komfortowej klimatyzacji, ma zalety oszczędności energii, elastyczności i elastyczności środowiskowej i nadaje się do różnych budynków i miejsc,takie jak biurowceCentrum handlowe, hotele i szpitale.
Podsumowując, chłodnik wody chłodzącej i grzejącej klimatyzatora jest chłodnikiem wody, który może dostarczać zimną i gorącą wodę w celu zaspokojenia potrzeb chłodzenia i ogrzewania systemu klimatyzacji.Ma podwójne funkcje i nadaje się do różnych budynków i miejsc.
Charakterystyka produktu:
Chłodniach chłodzonych powietrzem jest chłodniach, które wykorzystują chłodzony powietrzem kondensator i kompresor.
1Wysoka wydajność i oszczędność energii:Chłodnia z chłodzonym powietrzem wykorzystuje wydajny sprężarka z chłodzonym powietrzem, aby zapewnić wysoki współczynnik efektywności energetycznej i osiągnąć oszczędność energii.Zazwyczaj mają mniejsze zużycie energii i lepsze chłodzenie, zmniejszając zużycie energii i koszty eksploatacji.
2Kompaktna konstrukcja:Ten typ chłodnicy ma zwykle kompaktową konstrukcję i zajmuje stosunkowo niewielką powierzchnię, co czyni go odpowiednim do miejsc o ograniczonej powierzchni instalacyjnej.Ich kompaktowość sprawia, że są bardziej elastyczne i wygodne w zastosowaniach handlowych i przemysłowych.
3Szybkie chłodzenie:Kondensator chłodzony powietrzem może szybko rozpraszać ciepło przez wentylatory i pochłaniacze ciepła, zapewniając szybki i skuteczny efekt chłodzenia.Dzięki temu chłodnicy chłodzonej powietrzem dobrze funkcjonują w sytuacjach, w których wymagane jest szybkie chłodzenie, np. w środowiskach o wysokiej temperaturze lub w zastosowaniach wymagających szybkiego chłodzenia.
4Uproszczona instalacja:Chłodzenie chłodzące na rolkach chłodzonych powietrzem jest stosunkowo proste w montażu, ponieważ nie wymaga podłączenia do zewnętrznego źródła wody lub wieży chłodzącej.Zmniejsza to złożoność układu rur i konfiguracji systemu wodociągowego podczas instalacji, oszczędzając czas i koszty pracy.
5Automatyczne sterowanie:Wiele chłodzących systemów chłodzenia rolkowego o chłodzonym powietrzem jest wyposażonych w zaawansowane automatyczne systemy sterowania, które umożliwiają precyzyjne sterowanie temperaturą i inteligentną obsługę.Te systemy sterowania zazwyczaj mają funkcje monitorowania i regulacji w celu zapewnienia stabilnej pracy i optymalnej wydajności sprzętu.
6Szeroka zdolność adaptacyjna:Chłodzące systemy rolkowe chłodzone powietrzem nadają się do różnych scenariuszy zastosowań w zakresie chłodzenia i klimatyzacji, w tym w budynkach handlowych, biurach, hotelach, placówkach medycznych, zakładach przemysłowych,itd.Potrafią one spełniać potrzeby chłodnicze różnych rozmiarów i potrzeb oraz mają dobrą elastyczność i elastyczność.
Zasada działania:
W odniesieniu do specyficznej zasady działania chłodziarzy klimatyzacji, chłodzenia i ogrzewania konieczne jest rozważenie ich działania w trybie chłodzenia i ogrzewania.Poniżej przedstawiono ogólną zasadę działania chłodziarzy typu klimatyzacji, chłodzenia i ogrzewania::
Zasada działania w trybie chłodzenia:
1. Działanie sprężarki:Kompresor jest podstawowym elementem chłodnicy, wchłaniający czynniki chłodnicze (zwykle czynniki chłodnicze R410A itp.), a następnie sprężający je na gaz o wysokim ciśnieniu i wysokiej temperaturze.
2. Rozpraszanie ciepła w kondensatorze:W procesie tym, w którym chłodnik wysokiego ciśnienia i wysokiej temperatury przechodzi przez kondensator i wymienia ciepło z powietrzem lub wodą w środowisku zewnętrznym.Chłodnicze chłodzi się i skondenzuje w ciecz pod wysokim ciśnieniem.
3Kontrola zaworu rozszerzającego:Płyn pod wysokim ciśnieniem przechodzi przez zawór rozszerzający, a ciśnienie gwałtownie spada, wchodząc w stan niskiego ciśnienia.Ten nagły spadek ciśnienia powoduje gwałtowny spadek temperatury czynnika chłodniczego.
4. Wchłanianie ciepła przez parownik:Chłodnik niskiego ciśnienia wchodzi do parownika (kondensatora parowego) i wymienia ciepło z powietrzem lub wodą.Chłodnicze absorbuje ciepło i odparowuje się w parę niskiego ciśnienia.
5. Zaopatrzenie w zimną wodęPara niskiego ciśnienia przechodzi dalej przez separator, aby oddzielić pozostały płynny czynnik chłodniczy, a para jest wchłaniana do cyklu sprężarki, aby ponownie przeprowadzić proces chłodzenia.W tym samym czasie, poprzez wymianę ciepła w parowniku, cykl wody chłodzącej jest transportowany do systemu klimatyzacji przez rurociąg w celu dostarczenia zimnej wody.
Zasada działania w trybie ogrzewania:
W trybie ogrzewania chłodnik klimatyzacji typu zimnego i ciepłego realizuje funkcję ogrzewania poprzez odwrotną cyrkulację.
1. Działanie sprężarki:Podobnie jak w trybie chłodzenia, sprężarka wchłania płyn roboczy (zwykle czynnik chłodniczy) i sprężają go na gaz o wysokim ciśnieniu i wysokiej temperaturze.
2. Rozpraszanie ciepła w kondensatorze:Chłodnik wysokiego ciśnienia i wysokiej temperatury wymienia ciepło ze środowiskiem zewnętrznym poprzez kondensator i uwalnia ciepło do środowiska zewnętrznego.
3Kontrola zaworu rozszerzającego:Płyn pod wysokim ciśnieniem przechodzi przez zawór rozszerzający, ciśnienie zmniejsza się i wchodzi w stan niskiego ciśnienia, powodując spadek temperatury czynnika chłodniczego.
4. Wchłanianie ciepła przez parownik:Czynniki chłodnicze o niskim ciśnieniu wchodzą do parownika, wchłaniają ciepło podczas procesu parowania i wchłaniają ciepło ze środowiska zewnętrznego.
5. Woda ciepła:Parę niskiego ciśnienia oddziela się na płynny środek chłodniczy przez separator, a para jest wchłaniana do sprężarki do cyrkulacji.energia cieplna jest przenoszona do systemu cyrkulacji wody w celu dostarczenia ciepłej wody do ogrzewania.
Chillery typu chłodzenia i ogrzewania klimatyzacji realizują dostawę zimnej i gorącej wody poprzez proces cyrkulacji w trybie chłodzenia i ogrzewania.Ta podwójna funkcja umożliwia dostosowanie go do potrzeb klimatyzacji w różnych porach roku i warunkach środowiskowych.
| 1 Sprężarka | 5 Parnik | 9 Czujnik temperatury | 13 Zawór obejściowy |
| 2 Kondensator | 6 Zawór kuli | 10 Zbiornik wody | 14 Kontroler niskiego napięcia |
| 3 Suszarka filtrująca | 7 Przełącznik przeciwzmrożeniowy | 11 Miernik ciśnienia pompy wodnej | 15 Kontroler wysokiego napięcia |
| 4 Zawór rozszerzający | 8 Przełącznik pływający | 12 Pompa wodna |
16 Zawór obniżający ciśnienie |
Parametry techniczne:
| Model | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Pojemność chłodzenia | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Zakres temperatury | 5°C-35°C ((Poniżej 0°C można dostosować) | |||||||||
| Zasilanie | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Całkowita moc | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Kompresor | Rodzaj | Rodzaj hermetycznego ruchu lub tłoka | ||||||||
| Władza | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Pompy krążące | Władza | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Głowa | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Chłodnicze | Rodzaj | R22/R407c/R134a/R410a | ||||||||
| Metoda kontroli | Wyrównanie ciśnienia zewnętrznego | |||||||||
| objętość wypełnienia | Kilogramowo | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Odparnik | Przepływ | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| pojemność wody | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Średnica | Calownik | 1/2" | 3/4" | 1 " | 1-1/2" | 1-1/2" | ||||
| Kondensator | Rodzaj | Efektywne zestawy mosiężne z falistej płetwy aluminiowej | ||||||||
| Wiatrak | Rodzaj | Przepływ osiowy | ||||||||
| objętość powietrza | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Urządzenie ochronne | Przełącznik wysokiego i niskiego ciśnienia, ochrona przeciwzmrożenia, wtyczka/zawor bezpieczeństwa, urządzenie zabezpieczające przed przeciążeniem, urządzenie zabezpieczające przed przegrzaniem cewki, automatyczny przełącznik ochrony temperatury itp. | |||||||||
| Rozmiar maszyny | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Masę jednostkową | Kilogramowo | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Model | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Pojemność chłodzenia | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Zakres temperatury | 5°C-35°C ((Poniżej 0°C można dostosować) | |||||||||
| Zasilanie | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Całkowita moc | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Kompresor | Rodzaj | Rodzaj hermetycznego ruchu lub tłoka | ||||||||
| Władza | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Pompy krążące | Władza | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Głowa | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Chłodnicze | Rodzaj | R22/R407c/R134a/R410a | ||||||||
| Metoda kontroli | Wyrównanie ciśnienia zewnętrznego | |||||||||
| objętość wypełnienia | Kilogramowo | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Odparnik | Przepływ | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| pojemność wody | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Średnica | Calownik | 1.5" | 2" | 2.5" | 3 cm | |||||
| Kondensator | Rodzaj | Efektywne zestawy mosiężne z falistej płetwy aluminiowej | ||||||||
| Wiatrak | Rodzaj | Przepływ osiowy | ||||||||
| objętość powietrza | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Urządzenie ochronne | Przełącznik wysokiego i niskiego ciśnienia, ochrona przeciwzmrożenia, wtyczka/zawor bezpieczeństwa, urządzenie zabezpieczające przed przeciążeniem, urządzenie zabezpieczające przed przegrzaniem cewki, automatyczny przełącznik ochrony temperatury itp. | |||||||||
| Rozmiar maszyny | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Masę jednostkową | Kilogramowo | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Przemysł zastosowań:
Małe chłodniczki chłodzone powietrzem nadają się do wielu różnych gałęzi przemysłu i zastosowań, w tym, między innymi:
1Przemysł elektroniczny:Małe chłodniczki chłodzone powietrzem mogą zapewniać chłodzenie produktów zaawansowanych technologicznie, takich jak półprzewodniki, optyka i elementy elektroniczne, aby zapewnić normalne działanie urządzeń.
2Przemysł farmaceutyczny:małe chłodniczki chłodzone powietrzem mogą zapewniać stabilny efekt chłodzenia dla ogniwa w procesie produkcji farmaceutycznej, które wymaga kontroli temperatury, zapewniając jakość i bezpieczeństwo produktów farmaceutycznych.
3Przemysł spożywczy:Małe chłodniczki chłodzone powietrzem mogą zapewniać chłodzenie dla ogniw wymagających kontroli temperatury podczas przetwarzania, przechowywania i transportu żywności w celu zapewnienia jakości i bezpieczeństwa żywności.
4Przemysł tworzyw sztucznychmałe chłodniczki chłodzone powietrzem mogą zapewniać chłodzenie dla połączeń o kontrolowanej temperaturze w formowaniu wtryskowym tworzyw sztucznych, formowaniu dmuchowym, formowaniu wytłaczaniowym itp.,zapewnienie jakości produktu i efektywności produkcji.
5Przemysł chemiczny:małe chłodniczki chłodzone powietrzem mogą zapewniać chłodzenie ogniw, które wymagają kontroli temperatury w procesie produkcji chemicznej w celu zapewnienia jakości i bezpieczeństwa produktów chemicznych.
Ogólnie rzecz biorąc, małe chłodniczki chłodzone powietrzem nadają się do różnych zastosowań wymagających chłodzenia i zapewniają wydajne, stabilne i niezawodne rozwiązania chłodnicze dla różnych gałęzi przemysłu.
Produkcja motoryzacyjna Inżynieria chemiczna Przemysł elektroniczny Przemysł elektroplastyczny
Przemysł wtryskowy Przemysł farmaceutyczny Przemysł plastikowy Przemysł opakowaniowy Przemysł drukarski
Upport i usługi:
Wsparcie techniczne i obsługa chłodnicze obejmują:
1. 24/7 obsługa klienta
2Instalacja i konserwacja sterowania zdalnego
3. Diagnostyka zdalna i rozwiązywanie problemów
4Porady i wskazówki telefoniczne/e-mail
5. Dokumenty i podręczniki przyjazne dla użytkownika
6. Aktualizacje i ulepszenia oprogramowania
7. Cena kosztów części zamiennych i materiałów eksploatacyjnych
Opakowanie i wysyłka:
Chillery są pakowane i wysyłane w standardowych drewnianych pudełkach ze sklejki.I umieścić etykietę informacji o znaku wysyłki na drewnianym pudełku, aby zapewnić poprawne dostarczenie.
W jaki sposób parownik chłodzącego się na rolkach chłodzi ciepło w kontakcie z wodą lub powietrzem?
Proces odparowania chłodniczki skrętowej chłodzonej powietrzem, która wchłania ciepło poprzez kontakt z wodą lub powietrzem, może być przeprowadzony na dwa następujące sposoby:
1.Metoda chłodzenia wodą:
W chłodzeniu wodnym wnętrze parownika zazwyczaj zawiera zestaw rur lub rury z płetwami, które pochłaniają ciepło przez krążenie zimnej wody.Woda jest transportowana z systemu zimnej wody do rur w parowniku przez pompę cyrkulacyjnąChłodnik płynie wewnątrz parownika na zewnętrznych powierzchniach tych rur, podczas gdy zimna woda płynie wewnątrz rur.Ze względu na niską temperaturę i niskie ciśnienie czynnika chłodniczego, wchłonie ciepło z zewnętrznej powierzchni rury zimnej wody, obniży temperaturę zimnej wody i odbierze ciepło.podczas gdy czynnik chłodniczy kontynuuje cykl parowania i absorpcji ciepła.
2.Metoda chłodzenia powietrzem:
W trybie chłodzenia powietrzem powierzchnia rur wewnątrz parownika jest narażona na powietrze zewnętrzne.Przez kontakt z powietrzem zewnętrznym, czynnik chłodniczy pochłania ciepło z powierzchni rury, powodując, że powierzchnia rury chłodzi się i przenosi ciepło. W ten sposób czynnik chłodniczy może kontynuować cykl parowania i absorpcji ciepła.
Niezależnie od tego, czy jest to chłodzenie wodne, czy chłodzenie powietrzne, parownik wykorzystuje zdolność czynnika chłodzącego do wchłaniania ciepła podczas procesu parowania.absorbuje ciepło z wody lub powietrza w celu osiągnięcia efektu chłodzeniaKonkretna metoda stosowana zależy od potrzeb zastosowania i wymagań projektu.
