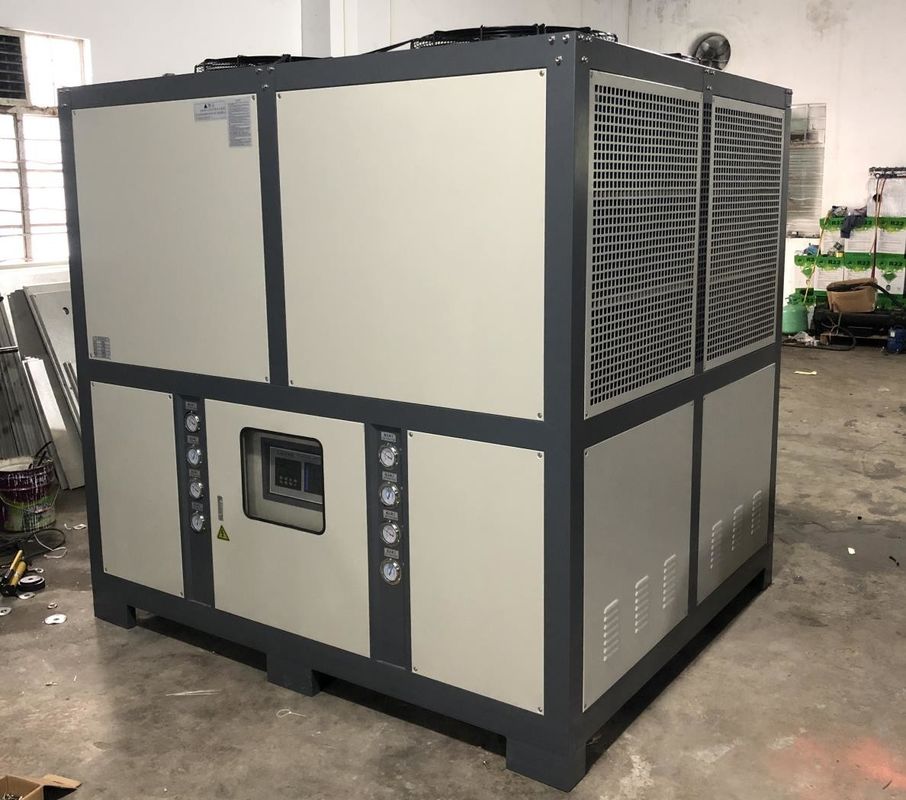

JLSF-48HP Niestandardowa maszyna chłodząca wodą do druku 3D
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan Chiny |
| Nazwa handlowa: | JIALIS |
| Orzecznictwo: | CE/ISO9001 |
| Numer modelu: | JLSF-48HP |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Discuss |
| Szczegóły pakowania: | Drewniane pudełko ze sklejki |
| Czas dostawy: | 15 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 300 jednostek miesięcznie |
|
Szczegóły informacji |
|||
| Nazwa produktu: | Agregat wodny chłodzony powietrzem | System sterowania: | PLC/Mikrokomputer |
|---|---|---|---|
| Temperatura wody na wylocie: | 5-50 ℃ | Typ sprężarki: | Scroll/Półhermetyczny/Hermetyczny |
| Parownik: | Wężownica/płaszcz zbiornika wody i rurowy/płytowy wymiennik ciepła | Skraplacz: | Rurka żebrowana |
| Wentylatory skraplacza: | Osiowy/odśrodkowy | Poziom hałasu: | ≤75dB(A) |
| napięcie: | 220V/380V/415V/440V/480V | Częstotliwość: | 50 Hz/60 Hz |
| Chłodziwo: | R22/R407C/R134A/R410A/R404A | System ochrony: | Wysokie/niskie ciśnienie, przepływ wody, przeciążenie itp. |
| pompa: | Odśrodkowy/pionowy | gwarancja: | 12 miesięcy |
| Podkreślić: | Specjalna chłodniczka wodna,Maszyna chłodząca wodą do druku 3D,Maszyna do chłodzenia wody wtryskowej |
||
opis produktu
JLSF-48HP Chiller wody chłodzonej powietrzem Szybkie prototypowanie, formowanie wtryskowe, formowanie odlewu, drukowanie 3D
Opis produktu:
Chiller chłodzony powietrzem jest rodzajem urządzeń chłodzących, znanych również jako chłodnicy.który różni się od sposobu pracy chłodziarów o temperaturze wody, który wykorzystuje kondensator wody do uwalniania ciepła.
W porównaniu z tradycyjnym chłodnikiem chłodzonym wodą różnica między chłodnikiem chłodzonym powietrzem a tradycyjnym chłodnikiem chłodzonym wodą polega na tym, że używa chłodnika powietrza jako kondensatora,i wentylator wydycha powietrze wymagane do rozpraszania ciepła z jednej strony maszyny i wypuszcza go z drugiej strony. osiągnąć chłodzenie. W związku z tym chłodnik chłodzony powietrzem nie potrzebuje zewnętrznego źródła wody chłodzącej, jest niezależny i bardzo wygodny w instalacji i przemieszczaniu.
Charakterystyka produktu:
Chłodnik chłodzony powietrzem jest powszechnym urządzeniem chłodniczym, a jego główne cechy są następujące:
1Niezależność:Chiller chłodzony powietrzem nie musi być podłączony do zewnętrznego źródła wody chłodzącej za pośrednictwem rur lub pomp wodnych.
2Wysoka wydajność i oszczędność energii:Chłodzenie chłodzone powietrzem wykorzystuje wysokiej wydajności sprężarki i wymienniki ciepła, które mogą osiągnąć ustalone wymagania temperatury w krótkim czasie,i może również zmniejszyć zużycie energii i mieć lepsze efekty oszczędnościowe.
3Łatwa konserwacja:Chiller chłodzony powietrzem ma prostą konstrukcję, łatwą obsługę, łatwe czyszczenie i naprawę.
4- Niski hałas:Chiller chłodzony powietrzem ma niski poziom hałasu i nie przeszkadza otoczeniu i personelowi.
5Automatyczne sterowanie:Chiller chłodzony powietrzem przyjmuje zaawansowany system sterowania, który może automatycznie regulować temperaturę i wilgotność, aby zapewnić stabilny i niezawodny efekt chłodzenia.
6- Elastyczność:Chłodzenie chłodzone powietrzem może być stosowane samodzielnie lub w połączeniu z innymi urządzeniami w celu zaspokojenia różnych potrzeb.
Ogólnie rzecz biorąc, chłodniczka chłodzona powietrzem charakteryzuje się niezależnością, wysoką wydajnością i oszczędnością energii, łatwą konserwacją, niskim poziomem hałasu, automatycznym sterowaniem i elastycznością,i jest idealnym sprzętem szeroko stosowanym w różnych potrzebach chłodniczych.
Zasada działania:
Główne elementy chłodniczki chłodzonej powietrzem to kompresor, kondensator powietrza, zawór rozszerzający i parownik.
1Sprężarka pobiera gaz chłodniczy niskiego ciśnienia i niskiej temperatury i sprężają go na gaz wysokiego ciśnienia i wysokiej temperatury.
2Ten gaz chłodniczy o wysokiej temperaturze i wysokim ciśnieniu wchodzi do kondensatora powietrza, wymienia ciepło z powietrzem otoczeniem i uwalnia ciepło do środowiska,podczas gdy środek chłodniczy kondensuje się z stanu gazowego do stanu ciekłego.
3.Przepuszczalnik o wysokim ciśnieniu przechodzi przez zawór rozszerzający, ciśnienie nagle spada i zamienia się w płyn chłodniczy o niskim ciśnieniu i niskiej temperaturze.
4Płyn chłodniczy o niskiej temperaturze i niskim ciśnieniu wchodzi do parownika, pochłania ciepło w pomieszczeniu, wyparowuje do stanu gazowego samodzielnie,a temperatura w pomieszczeniu spada w celu osiągnięcia celu chłodzenia.
5Gaz chłodniczy jest ponownie wchłaniany do sprężarki w celu zakończenia cyklu.
Zaletami chłodni chłodniczych chłodzonych powietrzem są prosta instalacja, brak potrzeby instalacji wież chłodniczych i pomp wody chłodniczej oraz niskie koszty utrzymania.jego wydajność jest niższa niż wydajność chłodzących wodą, zwłaszcza przy wysokich temperaturach otoczenia, a jego wydajność będzie jeszcze bardziej zmniejszona.
| 1 Sprężarka | 5 Parnik | 9 Czujnik temperatury | 13 Zawór obejściowy |
| 2 Kondensator | 6 Zawór kuli | 10 Zbiornik wody | 14 Kontroler niskiego napięcia |
| 3 Suszarka filtrująca | 7 Przełącznik przeciwzmrożeniowy | 11 Miernik ciśnienia pompy wodnej | 15 Kontroler wysokiego napięcia |
| 4 Zawór rozszerzający | 8 Przełącznik pływający | 12 Pompa wodna |
16 Zawór obniżający ciśnienie |
Parametry techniczne:
| Model | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Pojemność chłodzenia | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Zakres temperatury | 5°C-35°C ((Poniżej 0°C można dostosować) | |||||||||
| Zasilanie | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Całkowita moc | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Kompresor | Rodzaj | Rodzaj hermetycznego ruchu lub tłoka | ||||||||
| Władza | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Pompy krążące | Władza | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Głowa | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Chłodnicze | Rodzaj | R22/R407c/R134a/R410a | ||||||||
| Metoda kontroli | Wyrównanie ciśnienia zewnętrznego | |||||||||
| objętość wypełnienia | Kilogramowo | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Odparnik | Przepływ | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| pojemność wody | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Średnica | Calownik | 1/2" | 3/4" | 1 " | 1-1/2" | 1-1/2" | ||||
| Kondensator | Rodzaj | Efektywne zestawy mosiężne z falistej płetwy aluminiowej | ||||||||
| Wiatrak | Rodzaj | Przepływ osiowy | ||||||||
| objętość powietrza | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Urządzenie ochronne | Przełącznik wysokiego i niskiego ciśnienia, ochrona przeciwzmrożenia, wtyczka/zawor bezpieczeństwa, urządzenie zabezpieczające przed przeciążeniem, urządzenie zabezpieczające przed przegrzaniem cewki, automatyczny przełącznik ochrony temperatury itp. | |||||||||
| Rozmiar maszyny | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Masę jednostkową | Kilogramowo | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Model | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Pojemność chłodzenia | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Zakres temperatury | 5°C-35°C ((Poniżej 0°C można dostosować) | |||||||||
| Zasilanie | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Całkowita moc | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Kompresor | Rodzaj | Rodzaj hermetycznego ruchu lub tłoka | ||||||||
| Władza | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Pompy krążące | Władza | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Głowa | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Chłodnicze | Rodzaj | R22/R407c/R134a/R410a | ||||||||
| Metoda kontroli | Wyrównanie ciśnienia zewnętrznego | |||||||||
| objętość wypełnienia | Kilogramowo | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Odparnik | Przepływ | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| pojemność wody | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Średnica | Calownik | 1.5" | 2" | 2.5" | 3 cm | |||||
| Kondensator | Rodzaj | Efektywne zestawy mosiężne z falistej płetwy aluminiowej | ||||||||
| Wiatrak | Rodzaj | Przepływ osiowy | ||||||||
| objętość powietrza | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Urządzenie ochronne | Przełącznik wysokiego i niskiego ciśnienia, ochrona przeciwzmrożenia, wtyczka/zawor bezpieczeństwa, urządzenie zabezpieczające przed przeciążeniem, urządzenie zabezpieczające przed przegrzaniem cewki, automatyczny przełącznik ochrony temperatury itp. | |||||||||
| Rozmiar maszyny | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Masę jednostkową | Kilogramowo | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Przemysł zastosowań:
W przemyśle szybkiego prototypowania chłodnicy mają szeroki zakres zastosowań, głównie w następujących aspektach:
1. Druk 3D:Drukowanie 3D to technologia szybkiego prototypowania, która tworzy obiekty trójwymiarowe poprzez budowanie materiałów warstwą po warstwie.głowica drukarska o wysokiej temperaturze lub laser podgrzewa materiał drukowany, a chłodzenie jest kluczem do zapewnienia jakości i stabilności druku. chłodnik może dostarczać wodę chłodzącą do drukarki 3D w celu obniżenia temperatury głowicy druku lub lasera,zapobieganie przegrzaniu i deformacji materiału, dzięki czemu poprawiono dokładność i szybkość druku.
2. Wstrzykiwacz:Wstrzykiwacz jest powszechną techniką szybkiego prototypowania stosowaną do produkcji wyrobów z tworzyw sztucznych.Chiller może zapewnić wodę chłodzącą do wtryskowania formowania maszyny do schłodzenia formy wtryskowej i przyspieszyć utwardzanie plastiku, skracając w ten sposób cykl formowania i zwiększając efektywność produkcji.
3. Odlewanie i formowanie:Chillery odgrywają również ważną rolę w szybkim odlewaniu i produkcji form odlewowych.Metal lub stop musi być szybko schładzany, aby kontrolować szybkość utwardzania i strukturę kryształowąChiller może osiągnąć szybkie chłodzenie poprzez dostarczanie wody chłodzącej lub środka chłodzącego,pomoc w kontrolowaniu temperatury i prędkości utwardzania podczas procesu odlewania, a także poprawa jakości odlewów i efektywności produkcji.
4Szybkie prototypowanie:W szybkim prototypowaniu chłodnicze mogą być wykorzystywane do dostarczania wody chłodzącej do szybkich maszyn prototypowych w celu kontrolowania temperatury materiałów prototypowych.Pomaga to zapewnić stabilność i spójność materiału prototypu, zwiększając jakość i precyzję produkcji prototypów.
Dzięki zastosowaniu chillerów w przemyśle szybkiego prototypowania można skutecznie kontrolować temperaturę i proces chłodzenia, poprawić jakość formowania,można przyspieszyć szybkość produkcjiTo ma ważne konsekwencje dla produkcji i prototypowania w przemyśle szybkiego prototypowania.
Produkcja motoryzacyjna Inżynieria chemiczna Przemysł elektroniczny Przemysł elektroplastyczny
Przemysł wtryskowy Przemysł farmaceutyczny Przemysł opakowań z tworzyw sztucznych Przemysł drukarski
Upport i usługi:
Wsparcie techniczne i obsługa chłodnicze obejmują:
1. 24/7 obsługa klienta
2Instalacja i konserwacja sterowania zdalnego
3. Diagnostyka zdalna i rozwiązywanie problemów
4Porady i wskazówki telefoniczne/e-mail
5. Dokumenty i podręczniki przyjazne dla użytkownika
6. Aktualizacje i ulepszenia oprogramowania
7. Cena kosztów części zamiennych i materiałów eksploatacyjnych
Opakowanie i wysyłka:
Chillery są pakowane i wysyłane w standardowych drewnianych pudełkach ze sklejki.I umieścić etykietę informacji o znaku wysyłki na drewnianym pudełku, aby zapewnić poprawne dostarczenie.
Jak wybrać model i specyfikację chłodnicy odpowiednią do przemysłu szybkiego prototypowania?
Przy wyborze modelu chłodniczego i specyfikacji odpowiednich dla przemysłu szybkiego prototypowania można wziąć pod uwagę następujące kluczowe czynniki:
1Pojemność chłodzenia:W zależności od potrzeb i wymogów procesów urządzeń szybkiego prototypowaniakonieczne jest zapewnienie, aby chłodnica mogła zapewnić wystarczającą moc chłodzenia, aby zaspokoić zapotrzebowanie na chłodzenie;Pojemność chłodzenia jest zwykle wyrażona w ilości chłodzenia na jednostkę czasu (w kilowattach lub tonach brytyjskich).wybrać odpowiednią pojemność chłodzenia w celu zapewnienia stabilnego efektu chłodzenia,.
2Zakres temperatury:Różne procesy szybkiego prototypowania mają różne wymagania dotyczące temperatury.konieczne jest zapewnienie, aby wybrany chłodziarz mógł zapewnić wymagany zakres temperatur;Chillery mają zazwyczaj regulowany system regulacji temperatury, który pozwala precyzyjnie kontrolować temperaturę wody chłodzącej w określonym zakresie.
3Przepływ i ciśnienie:W zależności od wymogów sprzętu szybkiego prototypowania i konstrukcji systemu chłodzenianależy wybrać odpowiedni zakres przepływu i ciśnieniaWystarczający przepływ i ciśnienie mogą zapewnić, że woda chłodząca może być skutecznie dostarczana do miejsc, które muszą być schłodzone i spełniać wymagania chłodzące urządzenia.
4Efektywność oszczędności energii:Przy wyborze chłodnicy należy również wziąć pod uwagę efektywność oszczędzania energii.Znalezienie chłodni o wysokiej wydajności i oszczędności energii może zmniejszyć zużycie energii, obniżyć koszty eksploatacji i być przyjazne dla środowiska.
5Niezawodność i utrzymanie:Kluczem jest wybór chłodnicy o wysokiej niezawodności i łatwej konserwacji.wsparcie techniczne i obsługa posprzedażna w celu zapewnienia terminowej konserwacji i rozwiązywania problemów.
Oprócz powyższych czynników należy również uwzględnić ograniczenia budżetowe, wymagania dotyczące powierzchni i inne szczególne potrzeby aplikacji.Zaleca się konsultację z dostawcami chłodni lub profesjonalnymi inżynierami, a następnie wybrać najbardziej odpowiedni model i specyfikację chłodnicy dla przemysłu szybkiego prototypowania zgodnie ze szczególnymi potrzebami i warunkami.
