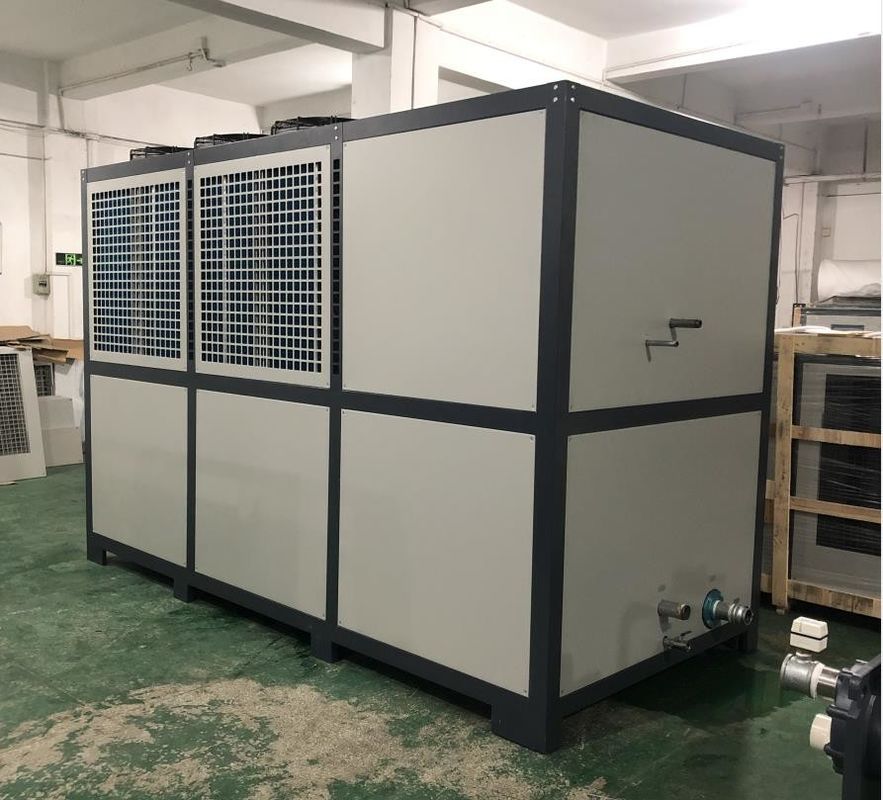

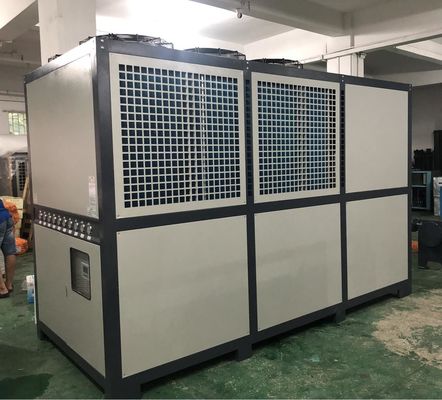

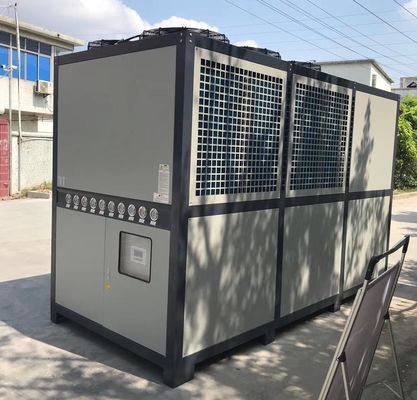

JLSF-50HP Przemysłowy chłodziarz wodny chłodzony powietrzem dla granulatora ekstrudera
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan Chiny |
| Nazwa handlowa: | JIALIS |
| Orzecznictwo: | CE/ISO9001 |
| Numer modelu: | JLSF-50HP |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Discuss |
| Szczegóły pakowania: | Drewniane pudełko ze sklejki |
| Czas dostawy: | 15 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 300 jednostek miesięcznie |
|
Szczegóły informacji |
|||
| Nazwa produktu: | Agregat wodny chłodzony powietrzem | System sterowania: | PLC/Mikrokomputer |
|---|---|---|---|
| Temperatura wody na wylocie: | 5-35 ℃ | Typ sprężarki: | Scroll/Półhermetyczny/Hermetyczny |
| Parownik: | Wężownica/płaszcz zbiornika wody i rurowy/płytowy wymiennik ciepła | Skraplacz: | Rurka żebrowana |
| Wentylatory skraplacza: | Osiowy/odśrodkowy | Poziom hałasu: | ≤75dB(A) |
| napięcie: | 220V/380V/415V/440V/480V | Częstotliwość: | 50 Hz/60 Hz |
| Chłodziwo: | R22/R407C/R134A/R410A/R404A | System ochrony: | Wysokie/niskie ciśnienie, przepływ wody, przeciążenie itp. |
| pompa: | Odśrodkowy/pionowy | gwarancja: | 12 miesięcy |
| Podkreślić: | JLSF-50HP chłodziarka wody chłodzona powietrzem,Chłodnicę wodną chłodzoną powietrzem,Granulator Chiller dla wody przemysłowej |
||
opis produktu
JLSF-50HP Chiller wody chłodzonej powietrzem Ekstrudera śrubkowy, granulatora, ekstrudera arkuszowego, ekstrudera plastikowego
Opis produktu:
Chłodnicę pomocniczą wytłaczacza jest jednym z systemów chłodzenia stosowanych w maszynach wytłaczających.temperatura sprzętu wzrośnieW celu rozwiązania tego problemu wytłaczacz jest zwykle wyposażony w urządzenia pomocnicze, takie jak chłodnik.
Główną funkcją chłodnicy pomocniczej wytłaczacza jest dostarczanie wody chłodzącej w celu obniżenia temperatury maszyny wytłaczającej.Chiller wysyła wodę chłodzącą do części grzewczej ekstrudera lub innych części, które muszą zostać ochłodzone przez układ cyrkulacyjny, a tym samym skutecznie obniża temperaturę urządzenia, co pomaga utrzymać urządzenie w odpowiednim zakresie temperatury roboczej, zwiększając wydajność i jakość produktu,i wydłużenie żywotności sprzętu.
Chłodnicę pomocniczą ekstrudera składa się zazwyczaj z pompy wody, chłodnika, zbiornika wody i systemu sterowania.Pompa wodna jest używana do pobierania wody chłodzącej z zbiornika wody i dostarczania jej do urządzeń wytłaczających, a chłodziarz zmniejsza temperaturę wody chłodzącej poprzez rozpraszanie ciepła, a następnie krąży ją z powrotem do zbiornika wody.System sterowania może monitorować i regulować stan pracy chłodnicy w celu zapewnienia stabilnej pracy i kontroli temperatury urządzenia.
Wykorzystanie chłodnicy pomocniczej ekstrudera może skutecznie kontrolować temperaturę maszyn i urządzeń ekstrudujących, poprawić wydajność produkcji i jakość produktu.racjonalne wykorzystanie chłodni może również zaoszczędzić energię i zasobyDlatego w przemyśle przetwarzania wytłaczania chłodnicy pomocnicze są ważnym sprzętem pomocniczym.
Charakterystyka produktu:
Chłodnik chłodzony powietrzem jest powszechnym urządzeniem chłodniczym, a jego główne cechy są następujące:
1Niezależność:Chiller chłodzony powietrzem nie musi być podłączony do zewnętrznego źródła wody chłodzącej za pośrednictwem rur lub pomp wodnych.
2Wysoka wydajność i oszczędność energii:Chłodzenie chłodzone powietrzem wykorzystuje wysokiej wydajności sprężarki i wymienniki ciepła, które mogą osiągnąć ustalone wymagania temperatury w krótkim czasie,i może również zmniejszyć zużycie energii i mieć lepsze efekty oszczędnościowe.
3Łatwa konserwacja:Chiller chłodzony powietrzem ma prostą konstrukcję, łatwą obsługę, łatwe czyszczenie i naprawę.
4- Niski hałas:Chiller chłodzony powietrzem ma niski poziom hałasu i nie przeszkadza otoczeniu i personelowi.
5Automatyczne sterowanie:Chiller chłodzony powietrzem przyjmuje zaawansowany system sterowania, który może automatycznie regulować temperaturę i wilgotność, aby zapewnić stabilny i niezawodny efekt chłodzenia.
6- Elastyczność:Chłodzenie chłodzone powietrzem może być stosowane samodzielnie lub w połączeniu z innymi urządzeniami w celu zaspokojenia różnych potrzeb.
Ogólnie rzecz biorąc, chłodniczka chłodzona powietrzem charakteryzuje się niezależnością, wysoką wydajnością i oszczędnością energii, łatwą konserwacją, niskim poziomem hałasu, automatycznym sterowaniem i elastycznością,i jest idealnym sprzętem szeroko stosowanym w różnych potrzebach chłodniczych.
Zasada działania:
Główne elementy chłodniczki chłodzonej powietrzem to kompresor, kondensator powietrza, zawór rozszerzający i parownik.
1Sprężarka pobiera gaz chłodniczy niskiego ciśnienia i niskiej temperatury i sprężają go na gaz wysokiego ciśnienia i wysokiej temperatury.
2Ten gaz chłodniczy o wysokiej temperaturze i wysokim ciśnieniu wchodzi do kondensatora powietrza, wymienia ciepło z powietrzem otoczeniem i uwalnia ciepło do środowiska,podczas gdy środek chłodniczy kondensuje się z stanu gazowego do stanu ciekłego.
3.Przepuszczalnik o wysokim ciśnieniu przechodzi przez zawór rozszerzający, ciśnienie nagle spada i zamienia się w płyn chłodniczy o niskim ciśnieniu i niskiej temperaturze.
4Płyn chłodniczy o niskiej temperaturze i niskim ciśnieniu wchodzi do parownika, pochłania ciepło w pomieszczeniu, wyparowuje do stanu gazowego samodzielnie,a temperatura w pomieszczeniu spada w celu osiągnięcia celu chłodzenia.
5Gaz chłodniczy jest ponownie wchłaniany do sprężarki w celu zakończenia cyklu.
Zaletami chłodni chłodniczych chłodzonych powietrzem są prosta instalacja, brak potrzeby instalacji wież chłodniczych i pomp wody chłodniczej oraz niskie koszty utrzymania.jego wydajność jest niższa niż wydajność chłodzących wodą, zwłaszcza przy wysokich temperaturach otoczenia, a jego wydajność będzie jeszcze bardziej zmniejszona.
| 1 Sprężarka | 5 Parnik | 9 Czujnik temperatury | 13 Zawór obejściowy |
| 2 Kondensator | 6 Zawór kuli | 10 Zbiornik wody | 14 Kontroler niskiego napięcia |
| 3 Suszarka filtrująca | 7 Przełącznik przeciwzmrożeniowy | 11 Miernik ciśnienia pompy wodnej | 15 Kontroler wysokiego napięcia |
| 4 Zawór rozszerzający | 8 Przełącznik pływający | 12 Pompa wodna |
16 Zawór obniżający ciśnienie |
Parametry techniczne:
| Model | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Pojemność chłodzenia | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Zakres temperatury | 5°C-35°C ((Poniżej 0°C można dostosować) | |||||||||
| Zasilanie | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Całkowita moc | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Kompresor | Rodzaj | Rodzaj hermetycznego ruchu lub tłoka | ||||||||
| Władza | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Pompy krążące | Władza | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Głowa | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Chłodnicze | Rodzaj | R22/R407c/R134a/R410a | ||||||||
| Metoda kontroli | Wyrównanie ciśnienia zewnętrznego | |||||||||
| objętość wypełnienia | Kilogramowo | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Odparnik | Przepływ | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| pojemność wody | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Średnica | Calownik | 1/2" | 3/4" | 1 " | 1-1/2" | 1-1/2" | ||||
| Kondensator | Rodzaj | Efektywne zestawy mosiężne z falistej płetwy aluminiowej | ||||||||
| Wiatrak | Rodzaj | Przepływ osiowy | ||||||||
| objętość powietrza | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Urządzenie ochronne | Przełącznik wysokiego i niskiego ciśnienia, ochrona przeciwzmrożenia, wtyczka/zawor bezpieczeństwa, urządzenie zabezpieczające przed przeciążeniem, urządzenie zabezpieczające przed przegrzaniem cewki, automatyczny przełącznik ochrony temperatury itp. | |||||||||
| Rozmiar maszyny | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Masę jednostkową | Kilogramowo | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Model | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Pojemność chłodzenia | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Zakres temperatury | 5°C-35°C ((Poniżej 0°C można dostosować) | |||||||||
| Zasilanie | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Całkowita moc | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Kompresor | Rodzaj | Rodzaj hermetycznego ruchu lub tłoka | ||||||||
| Władza | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Pompy krążące | Władza | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Głowa | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Chłodnicze | Rodzaj | R22/R407c/R134a/R410a | ||||||||
| Metoda kontroli | Wyrównanie ciśnienia zewnętrznego | |||||||||
| objętość wypełnienia | Kilogramowo | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Odparnik | Przepływ | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| pojemność wody | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Średnica | Calownik | 1.5" | 2" | 2.5" | 3 cm | |||||
| Kondensator | Rodzaj | Efektywne zestawy mosiężne z falistej płetwy aluminiowej | ||||||||
| Wiatrak | Rodzaj | Przepływ osiowy | ||||||||
| objętość powietrza | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Urządzenie ochronne | Przełącznik wysokiego i niskiego ciśnienia, ochrona przeciwzmrożenia, wtyczka/zawor bezpieczeństwa, urządzenie zabezpieczające przed przeciążeniem, urządzenie zabezpieczające przed przegrzaniem cewki, automatyczny przełącznik ochrony temperatury itp. | |||||||||
| Rozmiar maszyny | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Masę jednostkową | Kilogramowo | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Przemysł zastosowań:
Małe chłodniczki chłodzone powietrzem nadają się do wielu różnych gałęzi przemysłu i zastosowań, w tym, między innymi:
1Przemysł elektroniczny:Małe chłodniczki chłodzone powietrzem mogą zapewniać chłodzenie produktów zaawansowanych technologicznie, takich jak półprzewodniki, optyka i elementy elektroniczne, aby zapewnić normalną pracę urządzeń.
2Przemysł farmaceutyczny:małe chłodniczki chłodzone powietrzem mogą zapewniać stabilny efekt chłodzenia dla ogniwa w procesie produkcji farmaceutycznej, które wymaga kontroli temperatury, zapewniając jakość i bezpieczeństwo produktów farmaceutycznych.
3Przemysł spożywczy:Małe chłodniczki chłodzone powietrzem mogą zapewniać chłodzenie dla ogniw wymagających kontroli temperatury podczas przetwarzania, przechowywania i transportu żywności w celu zapewnienia jakości i bezpieczeństwa żywności.
4Przemysł tworzyw sztucznychmałe chłodniczki chłodzone powietrzem mogą zapewniać chłodzenie dla połączeń o kontrolowanej temperaturze w formowaniu wtryskowym tworzyw sztucznych, formowaniu dmuchowym, formowaniu wytłaczaniowym itp.,zapewnienie jakości produktu i efektywności produkcji.
5Przemysł chemiczny:małe chłodniczki chłodzone powietrzem mogą zapewniać chłodzenie ogniw, które wymagają kontroli temperatury w procesie produkcji chemicznej w celu zapewnienia jakości i bezpieczeństwa produktów chemicznych.
Ogólnie rzecz biorąc, małe chłodniczki chłodzone powietrzem nadają się do różnych zastosowań wymagających chłodzenia i zapewniają wydajne, stabilne i niezawodne rozwiązania chłodnicze dla różnych gałęzi przemysłu.
Produkcja motoryzacyjna Inżynieria chemiczna Przemysł elektroniczny Przemysł elektroplastyczny
Przemysł wtryskowy Przemysł farmaceutyczny Przemysł opakowań z tworzyw sztucznych Przemysł drukarski
Upport i usługi:
Wsparcie techniczne i obsługa chłodnicze obejmują:
1. 24/7 obsługa klienta
2Instalacja i konserwacja sterowania zdalnego
3. Diagnostyka zdalna i rozwiązywanie problemów
4Porady i wskazówki telefoniczne/e-mail
5. Dokumenty i podręczniki przyjazne dla użytkownika
6. Aktualizacje i ulepszenia oprogramowania
7. Cena kosztów części zamiennych i materiałów eksploatacyjnych
Opakowanie i wysyłka:
Chillery są pakowane i wysyłane w standardowych drewnianych pudełkach ze sklejki.I umieścić etykietę informacji o znaku wysyłki na drewnianym pudełku, aby zapewnić poprawne dostarczenie.
W jaki sposób układ krążenia chłodnicy dostarcza wodę chłodzącą do części grzewczej wytłaczacza?
System krążenia chłodni dostarcza wodę chłodzącą do sekcji grzewczej wytłaczacza w następujących etapach:
1Pompa wodna pociąga wodę:System krążenia chłodnicy obejmuje zazwyczaj pompę wodną, która odpowiada za pobieranie wody chłodzącej z zbiornika wody.Pompa wodna pobiera wodę z zbiornika poprzez tworzenie pewnego ciśnienia.
2. Przepływy wody do wytłaczacza:Po przepuszczeniu wody chłodzącej przez pompę wodną wchodzi ona do układu rurociągowego chłodnicy, który kieruje wodę do ogrzewanej części ekstrudera.
3. Krążenie wody chłodzącej:Gdy woda chłodząca wchodzi do części grzewczej wytłaczacza, zaczyna krążyć.woda chłodząca otacza część grzewczą ekstrudera przez rury lub cewki chłodzące w celu wchłaniania ciepła i obniżenia temperatury urządzenia.
4. Rozpraszanie ciepła:Kiedy woda chłodząca przechodzi przez część grzewczą ekstrudera, pochłania ciepło i nagrzewa się.aby rozpraszać ciepło i obniżać temperaturę wody.
5. Wracanie wody chłodzącej:Ocieplona woda chłodząca płynie z powrotem do zbiornika wody w chillerze.woda chłodząca kończy cykl i jest gotowa do ponownego pompowania i dostarczania do podgrzewanej części ekstrudera.
Dzięki ciągłemu krążeniu chłodnicy można stabilnie dostarczać wodę chłodzącą do części grzewczej ekstrudera, która pełni rolę urządzenia chłodzącego i chłodzącego.Zapewnia to, że wytłaczka działa w odpowiednim zakresie temperatury roboczej i poprawia wydajność produkcji i jakość produktu.
