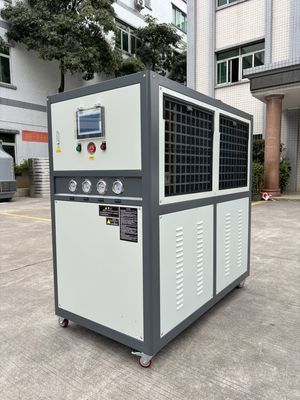

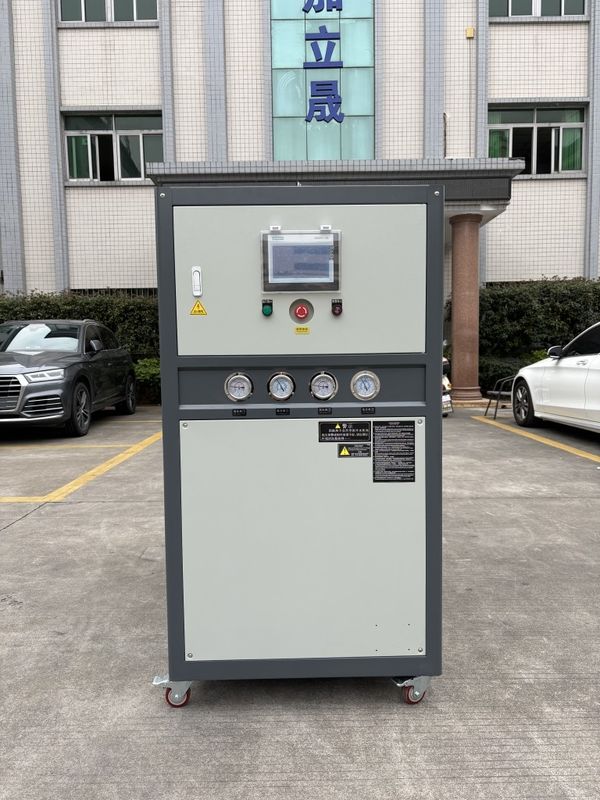

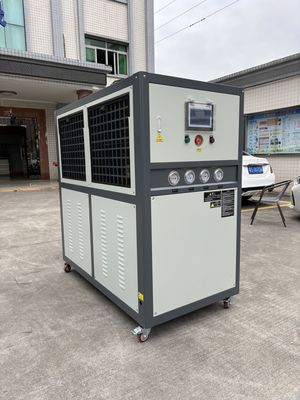

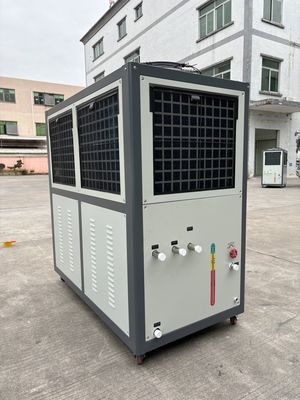

JLSF-12HP Chiller wody chłodzonej powietrzem 10ton 10TR Pojemność chłodzenia Maszyny opakowaniowe Extruder
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan Chiny |
| Nazwa handlowa: | JIALIS |
| Orzecznictwo: | CE/ISO9001 |
| Numer modelu: | JLSF-12HP/10Ton/10TR |
Zapłata:
| Minimalne zamówienie: | 1 SET |
|---|---|
| Cena: | Discuss |
| Szczegóły pakowania: | Drewniane pudełko ze sklejki |
| Czas dostawy: | 7 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 300 jednostek miesięcznie |
|
Szczegóły informacji |
|||
| Nazwa produktu: | Agregat wodny chłodzony powietrzem | System sterowania: | SiemensPLC/ 7-calowy ekran dotykowy |
|---|---|---|---|
| Temperatura wody na wylocie: | 5-35 ℃ | Typ sprężarki: | Scroll/Półhermetyczny/Hermetyczny |
| Parownik: | Wężownica/płaszcz zbiornika wody i rurowy/płytowy wymiennik ciepła | Kondensator: | Rurka żebrowana |
| Wentylatory skraplacza: | Osiowy/odśrodkowy | Poziom hałasu: | ≤65dB(A) |
| Chłodziwo: | R22/R407C/R134A/R410A/R404A | System ochrony: | Wysokie/niskie ciśnienie, przepływ wody, przeciążenie itp. |
| Pompy: | Odśrodkowy/pionowy | Natężenie przepływu wody: | 5-6m³/godz |
| Gwarancja: | 12 miesięcy | ||
| Podkreślić: | Chłodnia woda chłodzona powietrzem o pojemności 10 ton,maszyny do pakowania Chłodnia woda chłodzona powietrzem |
||
opis produktu
Opis produktu:
Chiller chłodzony powietrzem jest rodzajem urządzeń chłodzących, znanych również jako chłodnicy.który różni się od sposobu pracy chłodziarów o temperaturze wody, który wykorzystuje kondensator wody do uwalniania ciepła.
W porównaniu z tradycyjnym chłodnikiem chłodzonym wodą różnica między chłodnikiem chłodzonym powietrzem a tradycyjnym chłodnikiem chłodzonym wodą polega na tym, że używa chłodnika powietrza jako kondensatora,i wentylator wydycha powietrze wymagane do rozpraszania ciepła z jednej strony maszyny i wypuszcza go z drugiej strony. osiągnąć chłodzenie. W związku z tym chłodnik chłodzony powietrzem nie potrzebuje zewnętrznego źródła wody chłodzącej, jest niezależny i bardzo wygodny w instalacji i przemieszczaniu.
Cechy produkcji:
Chłodnik chłodzony powietrzem jest powszechnym urządzeniem chłodniczym, a jego główne cechy są następujące:
1Niezależność:Chiller chłodzony powietrzem nie musi być podłączony do zewnętrznego źródła wody chłodzącej za pośrednictwem rur lub pomp wodnych.
2Wysoka wydajność i oszczędność energii:Chłodzenie chłodzone powietrzem wykorzystuje wysokiej wydajności sprężarki i wymienniki ciepła, które mogą osiągnąć ustalone wymagania temperatury w krótkim czasie,i może również zmniejszyć zużycie energii i mieć lepsze efekty oszczędnościowe.
3Łatwa konserwacja:Chiller chłodzony powietrzem ma prostą konstrukcję, łatwą obsługę, łatwe czyszczenie i naprawę.
4- Niski hałas:Chiller chłodzony powietrzem ma niski poziom hałasu i nie przeszkadza otoczeniu i personelowi.
5Automatyczne sterowanie:Chiller chłodzony powietrzem przyjmuje zaawansowany system sterowania, który może automatycznie regulować temperaturę i wilgotność, aby zapewnić stabilny i niezawodny efekt chłodzenia.
6- Elastyczność:Chłodzenie chłodzone powietrzem może być stosowane samodzielnie lub w połączeniu z innymi urządzeniami w celu zaspokojenia różnych potrzeb.
Ogólnie rzecz biorąc, chłodniczka chłodzona powietrzem charakteryzuje się niezależnością, wysoką wydajnością i oszczędnością energii, łatwą konserwacją, niskim poziomem hałasu, automatycznym sterowaniem i elastycznością,i jest idealnym sprzętem szeroko stosowanym w różnych potrzebach chłodniczych.
Zasada działania:
Główne elementy chłodniczki chłodzonej powietrzem to kompresor, kondensator powietrza, zawór rozszerzający i parownik.
1Sprężarka pobiera gaz chłodniczy niskiego ciśnienia i niskiej temperatury i sprężają go na gaz wysokiego ciśnienia i wysokiej temperatury.
2Ten gaz chłodniczy o wysokiej temperaturze i wysokim ciśnieniu wchodzi do kondensatora powietrza, wymienia ciepło z powietrzem otoczeniem i uwalnia ciepło do środowiska,podczas gdy środek chłodniczy kondensuje się z stanu gazowego do stanu ciekłego.
3.Przepuszczalnik o wysokim ciśnieniu przechodzi przez zawór rozszerzający, ciśnienie nagle spada i zamienia się w płyn chłodniczy o niskim ciśnieniu i niskiej temperaturze.
4Płyn chłodniczy o niskiej temperaturze i niskim ciśnieniu wchodzi do parownika, pochłania ciepło w pomieszczeniu, wyparowuje do stanu gazowego samodzielnie,a temperatura w pomieszczeniu spada w celu osiągnięcia celu chłodzenia.
5Gaz chłodniczy jest ponownie wchłaniany do sprężarki w celu zakończenia cyklu.
Zaletami chłodni chłodniczych chłodzonych powietrzem są prosta instalacja, brak potrzeby instalacji wież chłodniczych i pomp wody chłodniczej oraz niskie koszty utrzymania.jego wydajność jest niższa niż wydajność chłodzących wodą, zwłaszcza przy wysokich temperaturach otoczenia, a jego wydajność będzie jeszcze bardziej zmniejszona.
| 1 Sprężarka | 5 Parnik | 9 Czujnik temperatury | 13 Zawór obejściowy |
| 2 Kondensator | 6 Zawór kuli | 10 Zbiornik wody | 14 Regulator niskiego napięcia |
| 3 Suszarka filtrująca | 7 Przełącznik przeciwzmrożeniowy | 11 Miernik ciśnienia pompy wodnej | 15 Kontroler wysokiego napięcia |
| 4 Zawór rozszerzający | 8 Przełącznik pływający | 12 Pompa wodna |
16 Zawór obniżający ciśnienie |
Parametry techniczne:
| Model | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Pojemność chłodzenia | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Zakres temperatury | 5°C-35°C ((Poniżej 0°C można dostosować) | |||||||||
| Zasilanie | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Całkowita moc | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Kompresor | Rodzaj | Rodzaj hermetycznego ruchu lub tłoka | ||||||||
| Władza | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Pompy cyrkulacyjne | Władza | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Głowa | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Chłodnicze | Rodzaj | R22/R407c/R134a/R410a | ||||||||
| Metoda kontroli | Wyrównanie ciśnienia zewnętrznego | |||||||||
| objętość wypełnienia | Kilogramowo | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Odparnik | Przepływ | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| pojemność wody | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Średnica | Calownik | 1/2" | 3/4" | 1 " | 1-1/2" | 1-1/2" | ||||
| Kondensator | Rodzaj | Efektywne zestawy mosiężne z falistej płetwy aluminiowej | ||||||||
| Wiatrak | Rodzaj | Przepływ osiowy | ||||||||
| objętość powietrza | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Urządzenie ochronne | Przełącznik wysokiego i niskiego ciśnienia, zabezpieczenie przeciwzmrożeniu, złącza/zawor bezpieczeństwa, urządzenie zabezpieczające przed przeciążeniem, urządzenie zabezpieczające przed przegrzaniem cewki, automatyczny przełącznik zabezpieczający przed temperaturą itp. | |||||||||
| Rozmiar maszyny | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Masę jednostkową | Kilogramowo | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Model | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Pojemność chłodzenia | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Zakres temperatury | 5°C-35°C ((Poniżej 0°C można dostosować) | |||||||||
| Zasilanie | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Całkowita moc | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Kompresor | Rodzaj | Rodzaj hermetycznego ruchu lub tłoka | ||||||||
| Władza | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Pompy cyrkulacyjne | Władza | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Głowa | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Chłodnicze | Rodzaj | R22/R407c/R134a/R410a | ||||||||
| Metoda kontroli | Wyrównanie ciśnienia zewnętrznego | |||||||||
| objętość wypełnienia | Kilogramowo | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Odparnik | Przepływ | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| pojemność wody | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Średnica | Calownik | 1.5" | 2" | 2.5" | 3 cm | |||||
| Kondensator | Rodzaj | Efektywne zestawy mosiężne z falistej płetwy aluminiowej | ||||||||
| Wiatrak | Rodzaj | Przepływ osiowy | ||||||||
| objętość powietrza | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Urządzenie ochronne | Przełącznik wysokiego i niskiego ciśnienia, zabezpieczenie przeciwzmrożeniu, złącza/zawor bezpieczeństwa, urządzenie zabezpieczające przed przeciążeniem, urządzenie zabezpieczające przed przegrzaniem cewki, automatyczny przełącznik zabezpieczający przed temperaturą itp. | |||||||||
| Rozmiar maszyny | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Masę jednostkową | Kilogramowo | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Przemysł zastosowań:
Małe chłodniczki chłodzone powietrzem nadają się do wielu różnych gałęzi przemysłu i zastosowań, w tym, między innymi:
1Przemysł elektroniczny:Małe chłodniczki chłodzone powietrzem mogą zapewniać chłodzenie produktów zaawansowanych technologicznie, takich jak półprzewodniki, optyka i elementy elektroniczne, aby zapewnić normalną pracę urządzeń.
2Przemysł farmaceutyczny:małe chłodniczki chłodzone powietrzem mogą zapewniać stabilny efekt chłodzenia dla ogniwa w procesie produkcji farmaceutycznej, które wymaga kontroli temperatury, zapewniając jakość i bezpieczeństwo produktów farmaceutycznych.
3Przemysł spożywczy:Małe chłodniczki chłodzone powietrzem mogą zapewniać chłodzenie dla ogniw wymagających kontroli temperatury podczas przetwarzania, przechowywania i transportu żywności w celu zapewnienia jakości i bezpieczeństwa żywności.
4Przemysł tworzyw sztucznych:małe chłodniczki chłodzone powietrzem mogą zapewniać chłodzenie dla połączeń o kontrolowanej temperaturze w formowaniu wtryskowym tworzyw sztucznych, formowaniu dmuchowym, formowaniu wytłaczaniowym itp.,zapewnienie jakości produktu i efektywności produkcji.
5Przemysł chemiczny:małe chłodniczki chłodzone powietrzem mogą zapewniać chłodzenie ogniw, które wymagają kontroli temperatury w procesie produkcji chemicznej w celu zapewnienia jakości i bezpieczeństwa produktów chemicznych.
Ogólnie rzecz biorąc, małe chłodniczki chłodzone powietrzem nadają się do różnych zastosowań wymagających chłodzenia i zapewniają wydajne, stabilne i niezawodne rozwiązania chłodnicze dla różnych gałęzi przemysłu.
Produkcja motoryzacyjna Inżynieria chemiczna Przemysł elektroniczny Przemysł elektroplastyczny
Przemysł wtryskowy Przemysł farmaceutyczny Przemysł opakowań z tworzyw sztucznych Przemysł drukarski
Upport i usługi:
Wsparcie techniczne i obsługa chłodniczych chłodniczych o chłodzonym powietrzem obejmuje:
1. 24/7 obsługa klienta
2Instalacja i konserwacja sterowania zdalnego
3. Diagnostyka zdalna i rozwiązywanie problemów
4Porady i wskazówki telefoniczne/e-mail
5. Dokumenty i podręczniki przyjazne dla użytkownika
6. Aktualizacje i ulepszenia oprogramowania
7. Cena kosztów części zamiennych i materiałów eksploatacyjnych
Zastosowanie chłodnicy w wytłaczaniu:
The application of water chillers in extruders is mainly used to cool the heating elements of the extruder and the heat generated during the extrusion process to ensure the stability and quality of the extrusion process.
W trakcie procesu pracy wytłaczacza materiały takie jak tworzywa sztuczne lub guma są wytłaczane do produktów o określonych kształtach, takich jak rury, kable, folie itp., poprzez ogrzewanie i ciśnienie.W tym procesie, wytłaczacz musi kontrolować stałą temperaturę elementów grzewczych (takich jak beczki grzewcze), aby utrzymać wymaganą temperaturę wytłaczania.
Chłodnicza woda obniża temperaturę ekstrudera poprzez cyrkulację wody chłodzącej.Przeprowadza wodę chłodzącą przez system chłodzenia, a następnie łączy wodę chłodzącą z elementami grzewczymi w ekstrudorze przez rury lub pętle chłodząceWoda chłodząca pochłania ciepło uwalniane przez elementy grzewcze i odbiera je, utrzymując w ten sposób stabilną temperaturę podczas procesu wytłaczania.
Wykorzystanie chłodziarek wodnych może przynieść następujące korzyści:
1Kontroler temperatury:Chłodnica wodna może zapewnić precyzyjny efekt chłodzenia, aby zapewnić utrzymanie temperatury elementów grzewczych w ekstruderach w wymaganym zakresie,unikanie wpływu przegrzania lub przemykania na proces wytłaczania i jakość produktu.
2Stabilność:Chłodząc wytłacznik, chłodnik wodny może pomóc utrzymać stabilność procesu wytłaczania i zmniejszyć wpływ wahań temperatury na rozmiar, wygląd i wydajność produktu.
3. Poprawa wydajności produkcji:Chiller może szybko ochłodzić element grzewczy, skrócić czas pracy ekstrudera podczas uruchamiania i wyłączania i poprawić wydajność i wydajność produkcji.
4. Przedłużenie żywotności sprzętu:Poprzez kontrolowanie temperatury wytłaczacza chłodniczy może zmniejszyć uszkodzenia sprzętu spowodowane naprężeniem termicznym oraz wydłużyć żywotność i niezawodność sprzętu.
Krótko mówiąc, stosowanie chłodnicy w wytłaczaniu może zapewnić precyzyjną kontrolę temperatury, zapewnić stabilność procesu wytłaczania i jakość produktu,i poprawić wydajność produkcji i żywotność sprzętu.
