JLSF-75HP PLC 480V Chiller wody chłodzonej powietrzem Dania
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan Chiny |
| Nazwa handlowa: | JIALIS |
| Orzecznictwo: | CE/ISO9001 |
| Numer modelu: | JLSF-75HP |
Zapłata:
| Minimalne zamówienie: | 1 SET |
|---|---|
| Cena: | Discuss |
| Szczegóły pakowania: | Drewniane pudełko ze sklejki |
| Czas dostawy: | 15 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 100 jednostek miesięcznie |
|
Szczegóły informacji |
|||
| Nazwa produktu: | Agregat wodny chłodzony powietrzem | System sterowania: | PLC/mikrokomputer/7-calowy ekran dotykowy |
|---|---|---|---|
| Temperatura wody na wylocie: | 5-35 ℃ | Typ sprężarki: | Dania Sprężarka rolkowa Danfoss |
| Parownik: | Skorupa i rura | Skraplacz: | Żebrowy |
| Wentylatory skraplacza: | Osiowy/odśrodkowy | Poziom hałasu: | ≤75dB(A) |
| napięcie: | 220V/380V/415V/440V/480V | Częstotliwość: | 50 Hz/60 Hz |
| Chłodziwo: | R410a | System ochrony: | Wysokie/niskie ciśnienie, przepływ wody, przeciążenie itp. |
| pompa: | Pompa wieloetapowa pionowa | Gwarancja: | 12 miesięcy |
| Podkreślić: | 480 V chłodzenie wody chłodzonej powietrzem,Chłodnik wody chłodzonego powietrzem PLC |
||
opis produktu

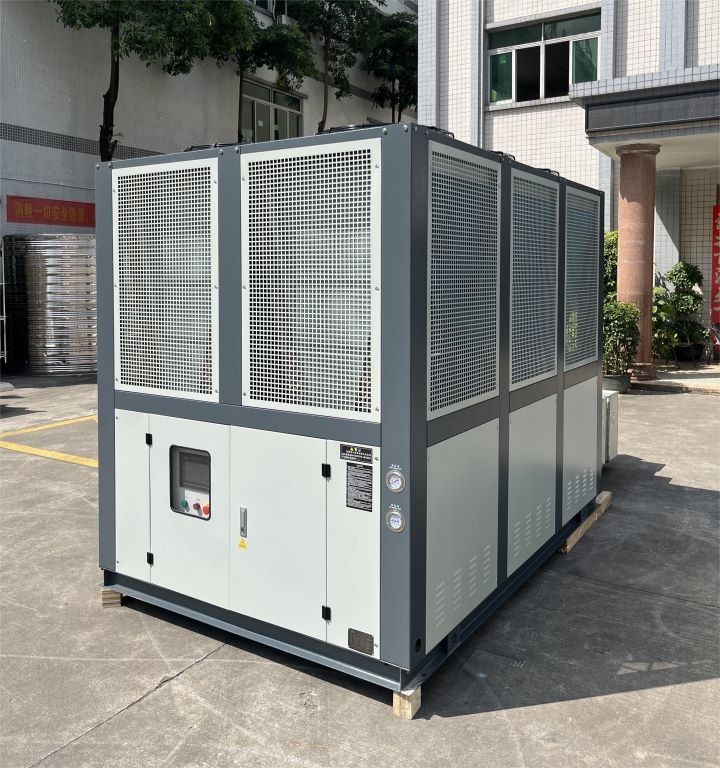

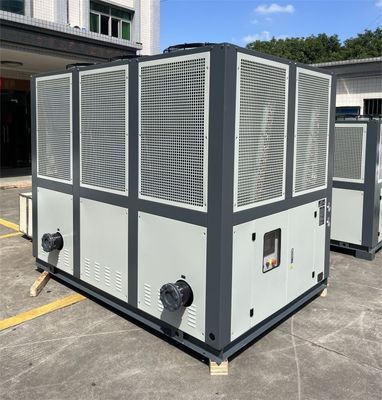

JLSF-75HP Chiller do wody chłodzonej powietrzem z użyciem Danfoss Scroll Compressor
Opis produktu:
Chłodnik rolkowy chłodzony powietrzem jest urządzeniem stosowanym w systemach chłodzenia i klimatyzacji, które wykorzystuje technologię chłodzonego powietrzem kondensatora i kompresora rolkowego.
Chłodnie chłodzone powietrzem chłodnie wykorzystują kondensator chłodzony powietrzem, który jest ważnym elementem cyklu chłodzenia.Chłodzi i przekształca gaz chłodniczy o wysokiej temperaturze i wysokim ciśnieniu w płyn o wysokim ciśnieniuTradycyjne chłodnice zazwyczaj wykorzystują do rozpraszania ciepła kondensator chłodzony wodą i muszą być podłączone do wieży chłodzącej lub innego źródła wody do chłodzenia.Chłodzenie rolkowe chłodzone powietrzem wykorzystuje wentylator do dmuchania przez płetwy na powierzchni kondensatora, aby zabrać ciepło i osiągnąć rozpraszanie ciepła.
Chłodzenie rolkowe chłodzone powietrzem ma kilka zalet w porównaniu z tradycyjnymi chłodniami chłodzonymi wodą.Po drugie:, ponieważ nie ma dodatkowych urządzeń, takich jak pompy wodne i wieże chłodzące, system jest prostszy i zajmuje mniej miejsca.chłodzące chłodzące chłodzone powietrzem chłodzące zwykle mają wysoki współczynnik efektywności energetycznej i mogą zapewniać stabilny efekt chłodzenia.
Charakterystyka produktu:
Chłodnik rolkowy chłodzony powietrzem jest specjalnym typem chłodnika o następujących właściwościach:
1Wydajna pojemność chłodzenia:Chłodzenie rolkowe chłodzone powietrzem wykorzystuje sprężarkę rolkową i ma wydajną zdolność chłodzenia, może zapewniać silną zdolność chłodzenia i nadaje się do dużych lub dużych obciążeń chłodzenia.
2Niezależny system chłodzenia:W porównaniu z tradycyjnymi chłodnikami chłodzonymi wodą,nie wymaga dodatkowych źródeł wody chłodzącej ani wież chłodzących, co sprawia, że jest bardziej wygodny i oszczędza przestrzeń.
3Automatyczne sterowanie i regulacja:Chłodzące systemy chłodzące z chłodzeniem powietrzem są zwykle wyposażone w zaawansowane automatyczne systemy sterowania, które mogą monitorować i regulować stan pracy systemu chłodzenia.Może automatycznie uruchomić i zatrzymać zgodnie z rzeczywistymi potrzebami, i dokonać precyzyjnej kontroli temperatury zgodnie z ustawionym zakresem temperatury.
4Oszczędność energii i ochrona środowiska:Ze względu na stosowanie niezależnego systemu chłodzenia powietrzem chłodzone przez powietrze chłodzące skrętowe chłodzą mniejsze zużycie energii niż chłodzące wodą.Nie wymaga pracy pompy wodnej i obiegu wodyJednocześnie, ponieważ nie jest potrzebna wieża chłodząca, oczyszczanie wody i zużycie chemikaliów są zmniejszone, co czyni ją bardziej przyjazną dla środowiska.
5Elastyczna instalacja i mobilność:Chłodnie chłodzone powietrzem mają zwykle kompaktową konstrukcję i kołową podstawę umożliwiającą łatwą instalację i poruszanie się.Można je elastycznie ustawić i dostosować w zależności od potrzeb i nadają się do różnych lokalizacji i zastosowań, w tym produkcja przemysłowa, budynki handlowe i chłodzenie wydarzeń.
Zasada działania:
Zasada działania chłodzącego na rolce chłodzonego powietrzem można podzielić na dwie główne części: cykl chłodzenia i cykl rozpraszania ciepła.
Część cyklu chłodzenia:
1- Skompresja:Rdzeń cyklu chłodzenia to sprężarka rolkowa, która wchłania gaz chłodniczy o niskiej temperaturze i niskim ciśnieniu.a następnie zwiększa ciśnienie i temperaturę poprzez rotację i kompresję.
2Kondensacja:Ciśnieniowy gaz chłodzący w wysokiej temperaturze i wysokim ciśnieniu wchodzi do chłodzonego powietrzem kondensatora.powodując, że gaz chłodniczy rozprasza ciepło i chłodziGdy gaz chłodniczy jest schładzany, zamienia się w ciecz pod wysokim ciśnieniem.
3Rozszerzenie:Wykorzystanie czynnika chłodzącego w stanie ciekłym pod wysokim ciśnieniem wprowadza się do parownika przez zawór rozszerzający (urządzenie gazownicze).powodując, że szybko się rozszerza, co zmniejsza temperaturę i ciśnienie.
Część cyklu rozpraszania ciepła:
1Wyparzenie:Rozwijanie czynnika chłodniczego o niskiej temperaturze i niskim ciśnieniu wprowadza się do parownika.wchłania ciepło i chłodzi wodę lub powietrze.
2. Zaopatrzenie w zimną wodęWoda schłodzona w parowniku jest wysyłana do urządzenia lub systemu, który musi zostać schłodzony, aby wchłonąć ciepło i obniżyć temperaturę.
3. Cykl chłodzenia:Zimna woda jest transportowana z powrotem do sprzętu lub systemu, który jest chłodzony przez pompę cyrkulacyjną i krąży do chłodzenia, tworząc zamknięty cykl.
W trakcie całego procesu czynnika chłodniczego kończy cykl kompresji, kondensacji, rozszerzenia i parowania pod działaniem sprężarki, absorbując i uwalniając ciepło,osiągając w ten sposób efekt chłodzenia zimnej wodyKondensator chłodzony powietrzem odprowadza ciepło przez wentylator, aby zapewnić chłodnicy dalsze chłodzenie i krążenie w trakcie cyklu.
| 1 Sprężarka | 5 Parnik | 9 Czujnik temperatury | 13 Zawór obejściowy |
| 2 Kondensator | 6 Zawór kuli | 10 Zbiornik wody | 14 Regulator niskiego napięcia |
| 3 Suszarka filtrująca | 7 Przełącznik przeciwzmrożeniowy | 11 Miernik ciśnienia pompy wodnej | 15 Kontroler wysokiego napięcia |
| 4 Zawór rozszerzający | 8 Przełącznik pływający | 12 Pompa wodna |
16 Zawór obniżający ciśnienie |
Parametry techniczne:
| Model | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Pojemność chłodzenia | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Zakres temperatury | 5°C-35°C ((Poniżej 0°C można dostosować) | |||||||||
| Zasilanie | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Całkowita moc | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Kompresor | Rodzaj | Rodzaj hermetycznego skrętu lub tłoka | ||||||||
| Władza | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Pompy cyrkulacyjne | Władza | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Głowa | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Chłodnicze | Rodzaj | R22/R407c/R134a/R410a | ||||||||
| Metoda kontroli | Wyrównanie ciśnienia zewnętrznego | |||||||||
| objętość wypełnienia | Kilogramowo | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Odparnik | Przepływ | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| pojemność wody | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Średnica | Calownik | 1/2" | 3/4" | 1 " | 1-1/2" | 1-1/2" | ||||
| Kondensator | Rodzaj | Efektywne zestawy mosiężne z falistej płetwy aluminiowej | ||||||||
| Wiatrak | Rodzaj | Przepływ osiowy | ||||||||
| objętość powietrza | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Urządzenie ochronne | Przełącznik wysokiego i niskiego ciśnienia, ochrona przeciwzmrożenia, wtyczka/zawor bezpieczeństwa, urządzenie zabezpieczające przed przeciążeniem, urządzenie zabezpieczające przed przegrzaniem cewki, automatyczny przełącznik ochrony temperatury itp. | |||||||||
| Rozmiar maszyny | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Masę jednostkową | Kilogramowo | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Model | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Pojemność chłodzenia | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Zakres temperatury | 5°C-35°C ((Poniżej 0°C można dostosować) | |||||||||
| Zasilanie | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Całkowita moc | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Kompresor | Rodzaj | Rodzaj hermetycznego skrętu lub tłoka | ||||||||
| Władza | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Pompy cyrkulacyjne | Władza | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Głowa | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Chłodnicze | Rodzaj | R22/R407c/R134a/R410a | ||||||||
| Metoda kontroli | Wyrównanie ciśnienia zewnętrznego | |||||||||
| objętość wypełnienia | Kilogramowo | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Odparnik | Przepływ | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| pojemność wody | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Średnica | Calownik | 1.5" | 2" | 2.5" | 3 cm | |||||
| Kondensator | Rodzaj | Efektywne zestawy mosiężne z falistej płetwy aluminiowej | ||||||||
| Wiatrak | Rodzaj | Przepływ osiowy | ||||||||
| objętość powietrza | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Urządzenie ochronne | Przełącznik wysokiego i niskiego ciśnienia, ochrona przeciwzmrożenia, wtyczka/zawor bezpieczeństwa, urządzenie zabezpieczające przed przeciążeniem, urządzenie zabezpieczające przed przegrzaniem cewki, automatyczny przełącznik ochrony temperatury itp. | |||||||||
| Rozmiar maszyny | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Masę jednostkową | Kilogramowo | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Przemysł zastosowań:
Małe chłodniczki chłodzone powietrzem nadają się do wielu różnych gałęzi przemysłu i zastosowań, w tym, między innymi:
1Przemysł elektroniczny:Małe chłodniczki chłodzone powietrzem mogą zapewniać chłodzenie produktów zaawansowanych technologicznie, takich jak półprzewodniki, optyka i elementy elektroniczne, aby zapewnić normalne działanie urządzeń.
2Przemysł farmaceutyczny:małe chłodniczki chłodzone powietrzem mogą zapewniać stabilny efekt chłodzenia dla ogniwa w procesie produkcji farmaceutycznej, które wymaga kontroli temperatury, zapewniając jakość i bezpieczeństwo produktów farmaceutycznych.
3Przemysł spożywczy:Małe chłodniczki chłodzone powietrzem mogą zapewniać chłodzenie dla ogniw wymagających kontroli temperatury podczas przetwarzania, przechowywania i transportu żywności w celu zapewnienia jakości i bezpieczeństwa żywności.
4Przemysł tworzyw sztucznychmałe chłodniczki chłodzone powietrzem mogą zapewniać chłodzenie dla połączeń o kontrolowanej temperaturze w formowaniu wtryskowym tworzyw sztucznych, formowaniu dmuchowym, formowaniu wytłaczaniowym itp.,zapewnienie jakości produktu i efektywności produkcji.
5Przemysł chemiczny:małe chłodniczki chłodzone powietrzem mogą zapewniać chłodzenie ogniw, które wymagają kontroli temperatury w procesie produkcji chemicznej w celu zapewnienia jakości i bezpieczeństwa produktów chemicznych.
Ogólnie rzecz biorąc, małe chłodniczki chłodzone powietrzem nadają się do różnych zastosowań wymagających chłodzenia i zapewniają wydajne, stabilne i niezawodne rozwiązania chłodnicze dla różnych gałęzi przemysłu.
Produkcja motoryzacyjna Inżynieria chemiczna Przemysł elektroniczny Przemysł elektroplastyczny
Przemysł wtryskowy Przemysł farmaceutyczny Przemysł opakowań z tworzyw sztucznych Przemysł drukarski
Upport i usługi:
Wsparcie techniczne i obsługa chłodnicze obejmują:
1. 24/7 obsługa klienta
2Instalacja i konserwacja sterowania zdalnego
3. Diagnostyka zdalna i rozwiązywanie problemów
4Porady i wskazówki telefoniczne/e-mail
5. Dokumenty i podręczniki przyjazne dla użytkownika
6. Aktualizacje i ulepszenia oprogramowania
7. Cena kosztów części zamiennych i materiałów eksploatacyjnych
Opakowanie i wysyłka:
Chillery są pakowane i wysyłane w standardowych drewnianych pudełkach ze sklejki.I umieścić etykietę informacji o znaku wysyłki na drewnianym pudełku, aby zapewnić poprawne dostawy.
Środki ostrożności przy użyciu chilleru?
Przy użyciu chłodnicy wodnej należy zwrócić uwagę na następujące kwestie:
1Bezpieczna obsługa:Należy zapoznać się z instrukcją obsługi i bezpiecznymi procedurami obsługi chłodnicy oraz postępować zgodnie z nimi.Zapewnienie, że operatorzy posiadają niezbędne szkolenie i umiejętności oraz rozumieją zasady eksploatacji i środki ostrożności w zakresie bezpieczeństwa urządzeń.
2. Bezpieczeństwo elektryczne:Upewnij się, że połączenia elektryczne chłodnicy są zgodne z normami i wymogami dotyczącymi energii elektrycznej.Unikaj nadmiernego obciążenia gniazdek elektrycznych i upewnij się, że przewody są niezawodne i regularnie sprawdzane.
3Zarządzanie jakością wody:Jeżeli chłodnica wykorzystuje system chłodzenia wodnym, należy zwrócić uwagę na zarządzanie jakością wody i jej utrzymanie.Regularnie sprawdzaj jakość wody i czyszcz lub wymieniaj filtry w systemie chłodzenia wody, aby uniknąć gromadzenia się łusek i brudu.
4Kontroler temperatury:Ustawić i monitorować parametry regulacji temperatury chłodnicy w zależności od potrzeb..
5- Utrzymanie:Wykonywać regularną konserwację chłodnicy, w tym czyszczenie kondensatora, sprawdzanie dokładności czujnika ciśnienia i czujnika temperatury oraz smarowanie ruchomych części.Należy przestrzegać wytycznych i harmonogramu konserwacji podanych przez producenta.
6/ Rozwiązywanie problemów:Jeśli chłodnica nie działa lub jest nieprawidłowa, najpierw sprawdź, czy zasilanie i połączenia elektryczne są prawidłowe.należy skontaktować się z profesjonalnym personelem obsługi technicznej w celu rozwiązania problemów i naprawy, unikać samodzielnej naprawy lub operacji.
7Wymagania środowiskowe:Przy montażu chłodnicy należy upewnić się, że otoczenie jest dobrze wentylowane i unikać blokowania wentylatora chłodzącego lub wejścia i wyjścia powietrza.Unikaj stosowania chłodnicy w środowisku zawierającym szkodliwe gazy lub substancje żrące.
8Zmiany temperatury:Po uruchomieniu lub zatrzymaniu chłodnicy temperatura może ulec zmianie.ale zamiast stopniowo zmniejszyć obciążenie i pozwolić układowi schłodzić przez pewien czas.
9Czyszczenie i ochrona:Należy regularnie czyszczyć obudowę i części wewnętrzne chłodnicy, aby upewnić się, że chłodnicy i wentylatora nie ma pyłu ani zatok.Stosowanie odpowiednich środków ochronnych w celu ochrony chłodnicy przed trudnymi warunkami środowiskowymi.
10. Recykling i usuwanie:Odpady środków chłodniczych i pozostałych odpadów związanych z chłodnicą należy właściwie usuwać zgodnie z lokalnymi przepisami i regulacjami w zakresie ochrony środowiska.
Te środki ostrożności mogą pomóc zapewnić bezpieczne działanie i wydajność chłodnicy, przy jednoczesnym wydłużeniu jej żywotności.Ważne jest, aby przestrzegać wytycznych i zaleceń dotyczących stosowania przedstawionych przez producenta oraz wykonywać odpowiednią obsługę i konserwację w oparciu o rzeczywiste warunki.
