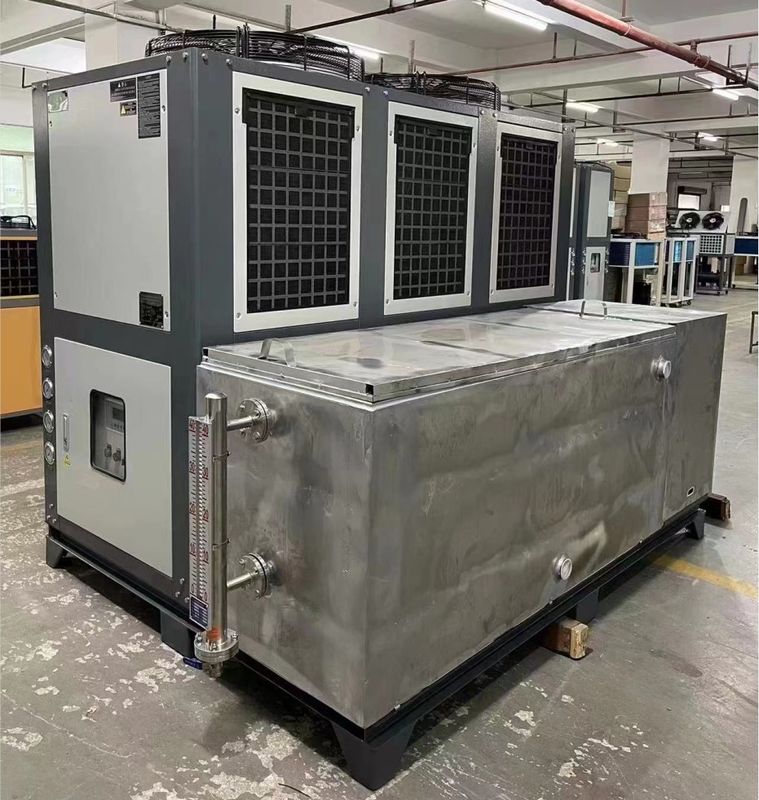

JLSF-25HP Chiller wody chłodzonej powietrzem z izolowanym zbiornikiem do przemysłu papierniczego
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan Chiny |
| Nazwa handlowa: | JIALIS |
| Orzecznictwo: | CE/ISO9001 |
| Numer modelu: | JLSF-25HP |
Zapłata:
| Minimalne zamówienie: | 1 SET |
|---|---|
| Cena: | Discuss |
| Szczegóły pakowania: | Drewniane pudełko ze sklejki |
| Czas dostawy: | 15 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 150 sztuk miesięcznie |
|
Szczegóły informacji |
|||
| Nazwa produktu: | Agregat wodny chłodzony powietrzem | System sterowania: | PLC/Mikrokomputer |
|---|---|---|---|
| Temperatura wody na wylocie: | 5-50 ℃ | Typ sprężarki: | Scroll/Półhermetyczny/Hermetyczny |
| Parownik: | Płaszczowo-rurowy/płytowy wymiennik ciepła | Skraplacz: | Rurka żebrowana |
| zbiornik wody: | 1000-1500L | Wentylatory skraplacza: | Osiowy/odśrodkowy |
| Poziom hałasu: | ≤65dB(A) | napięcie: | 220V/380V/415V/440V/480V |
| Częstotliwość: | 50 Hz/60 Hz | Chłodziwo: | R22/R407C/R134A/R410A/R404A |
| System ochrony: | Wysokie/niskie ciśnienie, przepływ wody, przeciążenie itp. | pompa: | Odśrodkowy/pionowy |
| Gwarancja: | 12 miesięcy | ||
| Podkreślić: | Chiller wody chłodzonej powietrzem dla przemysłu papierniczego,Chłodnia wody chłodzonej powietrzem z izolowanym zbiornikiem |
||
opis produktu
JLSF-25HP Chiller wody chłodzonej powietrzem z izolowanym zbiornikiem dla przemysłu papierniczego
Opis produktu:
Chłodnik zintegrowany chłodzony powietrzem to urządzenie chłodzące, które zawiera chłodnik, izolowany zbiornik wody i pompę cyrkulacyjną zewnętrzną.i ciepło jest wypuszczane z układu chłodzącego przez wentylator bez dodatkowego źródła wody chłodzącejZintegrowana konstrukcja chłodni ochłodzonej powietrzem ułatwia użytkownikom instalację.
Charakterystyka produktu:
Poniżej przedstawiono niektóre cechy i scenariusze zastosowań chłodni zintegrowanych chłodzonych powietrzem:
1Uproszczona instalacja:Zintegrowany chłodnik chłodzony powietrzem zawiera wieżę chłodzącą i chłodnik, a instalacja jest stosunkowo prosta bez uciążliwych systemów rur i wody chłodzącej.
2Oszczędność miejsca:W porównaniu z tradycyjnymi systemami chłodzenia chłodzenie zintegrowane chłodzone powietrzem zajmuje mniej miejsca i nadaje się do miejsc o ograniczonej powierzchni.
3Wbudowany wentylator:Chłodzenie zintegrowane chłodzone powietrzem posiada wbudowany wentylator, a ciepło jest uwalniane przez działanie wentylatora bez dodatkowych pomp wody chłodzącej i wież chłodzących.
4Niezależne działanie:Zintegrowany chłodziarz chłodzony powietrzem może działać niezależnie bez konieczności korzystania z zewnętrznego źródła wody chłodzącej i nadaje się do niektórych środowisk, w których nie można zapewnić wody chłodzącej.
Zasada działania:
Główne elementy chłodniczki chłodzonej powietrzem to kompresor, kondensator powietrza, zawór rozszerzający i parownik.
1Sprężarka pobiera gaz chłodniczy niskiego ciśnienia i niskiej temperatury i sprężają go na gaz wysokiego ciśnienia i wysokiej temperatury.
2Ten gaz chłodniczy o wysokiej temperaturze i wysokim ciśnieniu wchodzi do kondensatora powietrza, wymienia ciepło z powietrzem otoczeniem i uwalnia ciepło do środowiska,podczas gdy środek chłodniczy kondensuje się z stanu gazowego do stanu ciekłego.
3.Przepuszczalnik o wysokim ciśnieniu przechodzi przez zawór rozszerzający, ciśnienie nagle spada i zamienia się w płyn chłodniczy o niskim ciśnieniu i niskiej temperaturze.
4Płyn chłodniczy o niskiej temperaturze i niskim ciśnieniu wchodzi do parownika, pochłania ciepło w pomieszczeniu, wyparowuje do stanu gazowego samodzielnie,a temperatura w pomieszczeniu spada w celu osiągnięcia celu chłodzenia.
5Gaz chłodniczy jest ponownie wchłaniany do sprężarki w celu zakończenia cyklu.
Zaletami chłodni chłodniczych chłodzonych powietrzem są prosta instalacja, brak potrzeby instalacji wież chłodniczych i pomp wody chłodniczej oraz niskie koszty utrzymania.jego wydajność jest niższa niż wydajność chłodzących wodą, zwłaszcza przy wysokich temperaturach otoczenia, a jego wydajność będzie jeszcze bardziej zmniejszona.
| 1 Sprężarka | 5 Parnik | 9 Czujnik temperatury | 13 Zawór obejściowy |
| 2 Kondensator | 6 Zawór kuli | 10 Zbiornik wody | 14 Regulator niskiego napięcia |
| 3 Suszarka filtrująca | 7 Przełącznik przeciwzmrożeniowy | 11 Miernik ciśnienia pompy wodnej | 15 Kontroler wysokiego napięcia |
| 4 Zawór rozszerzający | 8 Przełącznik pływający | 12 Pompa wodna |
16 Zawór obniżający ciśnienie |
Parametry techniczne:
| Model | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Pojemność chłodzenia | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Zakres temperatury | 5°C-35°C ((Poniżej 0°C można dostosować) | |||||||||
| Zasilanie | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Całkowita moc | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Kompresor | Rodzaj | Rodzaj hermetycznego skrętu lub tłoka | ||||||||
| Władza | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Pompy cyrkulacyjne | Władza | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Głowa | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Chłodnicze | Rodzaj | R22/R407c/R134a/R410a | ||||||||
| Metoda kontroli | Wyrównanie ciśnienia zewnętrznego | |||||||||
| objętość wypełnienia | Kilogramowo | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Odparnik | Przepływ | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| pojemność wody | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Średnica | Calownik | 1/2" | 3/4" | 1 " | 1-1/2" | 1-1/2" | ||||
| Kondensator | Rodzaj | Efektywne zestawy mosiężne z falistej płetwy aluminiowej | ||||||||
| Wiatrak | Rodzaj | Przepływ osiowy | ||||||||
| objętość powietrza | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Urządzenie ochronne | Przełącznik wysokiego i niskiego ciśnienia, ochrona przeciwzmrożenia, wtyczka/zawor bezpieczeństwa, urządzenie zabezpieczające przed przeciążeniem, urządzenie zabezpieczające przed przegrzaniem cewki, automatyczny przełącznik ochrony temperatury itp. | |||||||||
| Rozmiar maszyny | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Masę jednostkową | Kilogramowo | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Model | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Pojemność chłodzenia | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Zakres temperatury | 5°C-35°C ((Poniżej 0°C można dostosować) | |||||||||
| Zasilanie | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Całkowita moc | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Kompresor | Rodzaj | Rodzaj hermetycznego skrętu lub tłoka | ||||||||
| Władza | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Pompy cyrkulacyjne | Władza | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Głowa | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Chłodnicze | Rodzaj | R22/R407c/R134a/R410a | ||||||||
| Metoda kontroli | Wyrównanie ciśnienia zewnętrznego | |||||||||
| objętość wypełnienia | Kilogramowo | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Odparnik | Przepływ | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| pojemność wody | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Średnica | Calownik | 1.5" | 2" | 2.5" | 3 cm | |||||
| Kondensator | Rodzaj | Efektywne zestawy mosiężne z falistej płetwy aluminiowej | ||||||||
| Wiatrak | Rodzaj | Przepływ osiowy | ||||||||
| objętość powietrza | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Urządzenie ochronne | Przełącznik wysokiego i niskiego ciśnienia, ochrona przeciwzmrożenia, wtyczka/zawor bezpieczeństwa, urządzenie zabezpieczające przed przeciążeniem, urządzenie zabezpieczające przed przegrzaniem cewki, automatyczny przełącznik ochrony temperatury itp. | |||||||||
| Rozmiar maszyny | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Masę jednostkową | Kilogramowo | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Przemysł zastosowań:
Chłodzące urządzenia chłodzone powietrzem są szeroko stosowane w następujących gałęziach przemysłu:
1Wytwarzanie:Chłodzenie powietrzem jest szeroko stosowane w produkcji, zwłaszcza w procesach produkcyjnych wymagających dużych ilości chłodzenia.Produkcja szkła i inne gałęzie przemysłu wymagają sprzętu chłodzącego do kontroli temperatury sprzętu lub produktów.
2Przemysł chemiczny:W przemyśle chemicznym wiele procesów wymaga kontroli temperatury w celu zapewnienia efektywności reakcji.Chłodzenie powietrzem może zapewnić stabilny efekt chłodzenia podczas reakcji chemicznych i utrzymać substancje reaktywne w odpowiednim zakresie temperatury.
3Przemysł farmaceutyczny:Wiele procesów farmaceutycznych w przemyśle farmaceutycznym wymaga precyzyjnej kontroli temperatury.sprzęt laboratoryjny, farmaceutyków i szczepionek.
4Przemysł spożywczy:Do kontroli temperatury produktów podczas przetwarzania żywności i produkcji napojów często potrzebne są urządzenia chłodzące.urządzenia konserwacyjne i magazynowe, oraz potrzeby chłodzenia w liniach produkcyjnych napojów.
5Przemysł drukarski:Podczas procesu druku, zwłaszcza w druku wielkoskalowym,potrzebne jest urządzenie chłodzące do kontrolowania temperatury prasy drukarskiej w celu zapewnienia jakości druku i normalnej pracy urządzenia,Chłodzące urządzenia chłodzone powietrzem mogą zapewnić stabilny efekt chłodzenia i zaspokoić potrzeby przemysłu drukarskiego.
Oprócz wyżej wymienionych gałęzi przemysłu chłodnicze chłodzone powietrzem są również powszechnie stosowane w budownictwie, w produkcji klimatyzacji, elektroniki, energetyce,i laboratoriów i instytucji badawczychIch zastosowanie w tych gałęziach przemysłu dotyczy głównie kontroli temperatury urządzeń lub produktów, poprawy wydajności produkcji, zapewnienia jakości produktów oraz spełnienia określonych wymagań procesów.
Produkcja motoryzacyjna Inżynieria chemiczna Przemysł elektroniczny Przemysł elektroplastyczny
Przemysł wtryskowy Przemysł farmaceutyczny Przemysł opakowań z tworzyw sztucznych Przemysł drukarski
Upport i usługi:
Wsparcie techniczne i obsługa chłodniczych chłodniczych o chłodzonym powietrzem obejmuje:
1. 24/7 obsługa klienta
2Instalacja i konserwacja sterowania zdalnego
3. Diagnostyka zdalna i rozwiązywanie problemów
4Porady i wskazówki telefoniczne/e-mail
5. Dokumenty i podręczniki przyjazne dla użytkownika
6. Aktualizacje i ulepszenia oprogramowania
7. Cena kosztów części zamiennych i materiałów eksploatacyjnych
Opakowanie i wysyłka:
Chillery chłodzone powietrzem są pakowane i wysyłane w standardowych drewnianych pudełkach ze sklejki.I umieścić etykietę informacji o znaku wysyłki na drewnianym pudełku, aby zapewnić poprawne dostawy.
Po co chłodnicy chłodzonej powietrzem duży zewnętrzny zbiornik wody?
Istnieje kilka głównych powodów, dla których chłodnie chłodzone powietrzem są wyposażone w duży zewnętrzny zbiornik wody:
1. Zapewnienie dodatkowej mocy chłodzącej:Zewnętrzny zbiornik wody może zapewniać większą objętość, zwiększając w ten sposób pojemność cieplną systemu chłodzenia.Oznacza to, że chłodziarz może obsługiwać większe obciążenia cieplne i zapewniać większą pojemność chłodzenia w razie potrzebyZbiornik wody o dużej pojemności może przechowywać więcej wody chłodzącej, co umożliwia systemowi zapewnienie bardziej stabilnego efektu chłodzenia podczas pracy z dużym obciążeniem.
2. Zwiększyć czas wymiany ciepła wody chłodzącej:Zewnętrzny zbiornik wody może zapewnić dłuższy czas wymiany ciepła, dając wodzie chłodzącej więcej czasu na wymianę ciepła z kondensatorem.Zwiększa to efekt chłodzenia i zwiększa wydajność systemu chłodzenia.
3Zmniejszyć temperaturę wody chłodzącej:Zbiornik wody zewnętrznej o dużej pojemności może pomieścić więcej wody chłodzącej, co powoduje, że temperatura wody chłodzącej rośnie wolniej.Dzięki temu temperatura wody chłodzącej utrzymuje się zawsze na niższym poziomie, zapewniając bardziej stabilny efekt chłodzenia.
4. Zmniejszyć częstotliwość krążenia układu chłodzenia:Zewnętrzny zbiornik wody może służyć jako bufor magazynowy dla wody chłodzącej, zmniejszając częstotliwość krążenia systemu chłodzenia.Dzięki temu system chłodzenia jest dłuższy i zmniejsza się zużycie energii..
5- wygodna konserwacja i czyszczenie:Zbiornik wody zewnętrzny może być konserwowany i czyszczony niezależnie od urządzenia chłodzącego, co ułatwia operatorom codzienne konserwacje i kontrole.ponieważ zbiornik wody znajduje się na zewnątrz, zmniejsza również zajmowanie przestrzeni wewnętrznej i wytwarzanie hałasu.
Podsumowując, wyposażenie w duży zewnętrzny zbiornik wody może zapewnić dodatkową pojemność chłodzenia, zwiększyć czas wymiany ciepła, obniżyć temperaturę wody chłodzącej, zmniejszyć częstotliwość cyklu,i ułatwić utrzymanie i czyszczenieZalety te pozwalają chłodziarce zapewnić chłodzenie bardziej efektywnie i niezawodnie.
