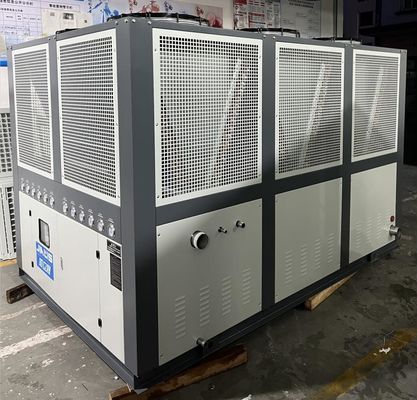

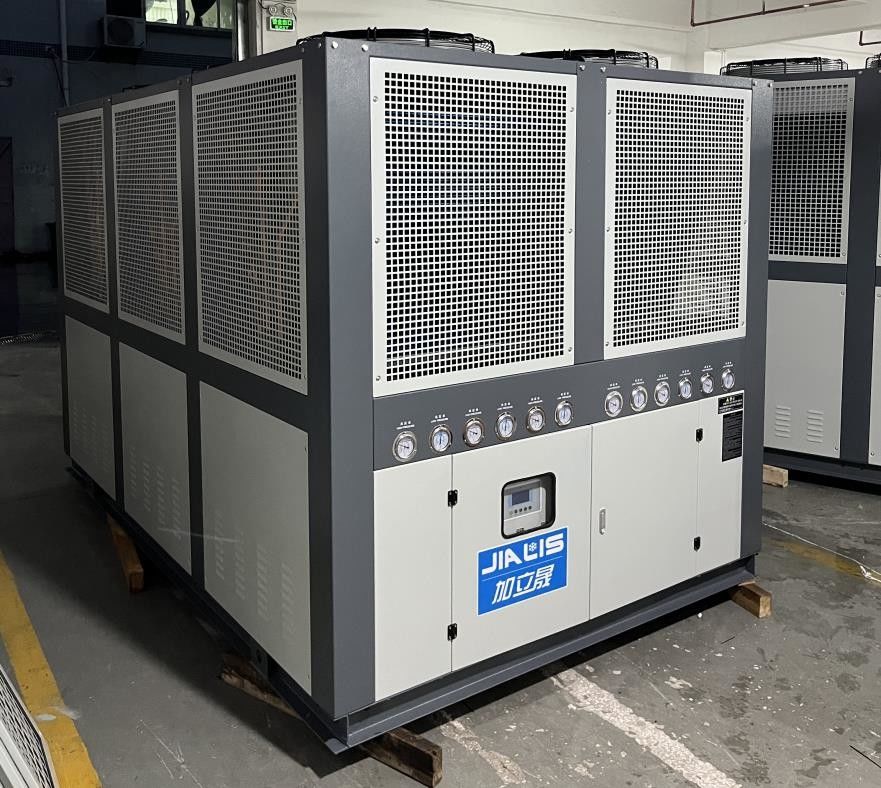

JLSF-60HP Chiller na wodę zimno gorące zintegrowane stała temperatura 220V
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan Chiny |
| Nazwa handlowa: | JIALIS |
| Orzecznictwo: | CE/ISO9001 |
| Numer modelu: | JLSF-60KM |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Discuss |
| Szczegóły pakowania: | Drewniane pudełko ze sklejki |
| Czas dostawy: | 20 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 300 jednostek miesięcznie |
|
Szczegóły informacji |
|||
| Nazwa produktu: | Zintegrowany agregat chłodniczy na zimno i na gorąco | Przegląd najważniejszych wydarzeń: | Dwa chillery w jednym/Niezależne sterowanie dwoma systemami |
|---|---|---|---|
| System sterowania: | 2 PLC/mikrokomputer | Temperatura wody na wylocie: | 5-50 ℃ |
| Typ sprężarki: | Scroll/Półhermetyczny/Hermetyczny | Parownik: | Wężownica/płaszcz zbiornika wody i rurowy/płytowy wymiennik ciepła |
| Skraplacz: | Rurka żebrowana | Wentylatory skraplacza: | Osiowy/odśrodkowy |
| Poziom hałasu: | ≤75dB(A) | napięcie: | 220V/380V/415V/440V/480V |
| Częstotliwość: | 50 Hz/60 Hz | Chłodziwo: | R22/R407C/R134A/R410A/R404A |
| System ochrony: | Wysokie/niskie ciśnienie, przepływ wody, przeciążenie itp. | pompa: | Odśrodkowy/pionowy |
| gwarancja: | 12 miesięcy | ||
| Podkreślić: | JLSF-60HP Chiller wodny,Chłodnicę wodną 220 V |
||
opis produktu
JLSF-60HP chłodny i gorący chłodnik zintegrowany, chłodnik o stałej temperaturze, maszyna o stałej temperaturze
Opis produktu:
Zintegrowany chłodziarz na zimno i gorąco, znany również jako chłodziarz z pompą ciepła lub chłodziarz na ciepłą wodę, jest urządzeniem, które integruje funkcje chłodzenia i ogrzewania.Jest w stanie osiągnąć podwójną funkcję chłodzenia i ogrzewania dzięki technologii pompy ciepła.
Charakterystyka produktu:
Zalety układu chłodniczego zintegrowanego z dwoma systemami obejmują:
1System podwójnego krążenia:System chłodzenia zintegrowanego z dwoma systemami ma podwójny system cyrkulacji, który może dostarczać wodę chłodzącą do dwóch różnych systemów chłodzenia jednocześnie, co poprawia współczynnik wykorzystania urządzenia.
2Wysoka wydajność i oszczędność energii:Dwa systemy zintegrowane chłodnicy przyjmuje wysokiej wydajności technologii chłodzenia i pompy wody chłodzącej, które mogą osiągnąć oszczędności energii i ochrony środowiska, zmniejszyć zużycie energii,i poprawić współczynnik efektywności energetycznej urządzeń.
3Stabilny i niezawodny:System chłodniczy złożony z dwóch systemów posiada niezależny system chłodzenia i chłodzenia, który może zapewnić stabilność i niezawodność urządzenia podczas pracy.
4Wysokie wykorzystanie przestrzeni:System chłodniczy złożony z dwóch systemów ma kompaktową konstrukcję i zajmuje niewielką przestrzeń, co umożliwia zaspokojenie potrzeb z ograniczoną powierzchnią.
5Łatwe w obsłudze:Zintegrowany system chłodniczy składający się z dwóch systemów jest łatwy w obsłudze i utrzymaniu, co może zmniejszyć koszty i trudności związane z utrzymaniem.
Krótko mówiąc, chłodnicy zintegrowane z dwoma systemami to chłodnicy z podwójnym systemem cyrkulacji, które mogą jednocześnie dostarczać wodę chłodzącą do dwóch różnych systemów chłodzenia.Ma zalety wysokiej wydajności., oszczędność energii, stabilność i niezawodność, duże wykorzystanie przestrzeni i łatwa obsługa.Jest odpowiedni do okazji, które muszą zapewnić wodę chłodzącą dla dwóch różnych systemów chłodzenia jednocześnie, takich jak centralne systemy klimatyzacji, systemy wież chłodniczych, przemysłowe systemy chłodnicze itp.
Zasada działania:
Zasada działania chłodnicy zintegrowanej z zimnym i gorącym jest podobna do systemu pompy ciepła, który wykorzystuje cykl pompy ciepła do osiągnięcia procesu chłodzenia i ogrzewania.Poniżej przedstawiamy jego podstawowy proces pracy::
1. Tryb chłodzenia:W trybie chłodzenia zintegrowany chłodziarz chłodzący i grzejący wchłania ciepło przez czynniki chłodnicze w parowniku i redukuje wodę chłodzącą do wymaganej temperatury.Chłodnik odparowuje się w parowniku, wchłania ciepło z wody chłodzącej i przesyła je do sprężarki.
2. Tryb kompresji:W kompresorze czynniki chłodnicze są sprężane, zwiększając ich temperaturę i ciśnienie.
3. Tryb kondensacji:W kondensatorze czynniki chłodnicze rozpraszają ciepło przez grzejnik, co obniża temperaturę czynnika chłodniczego i przenosi ciepło do zewnętrznego medium, takiego jak powietrze lub woda.czynnik chłodniczy w kondensatorze staje się płynny.
4. Tryb ogrzewania:W trybie ogrzewania zintegrowany chłodziarz chłodzący i grzejący odwraca tryb pracy i reguluje kierunek przepływu czynnika chłodniczego przez zawór sterujący.Chłodnik pochłania ciepło z parownika, a następnie przechodzi procesy kompresji i kondensacji w celu uwalniania ciepła do gorącej wody w celu zapewnienia wymaganej funkcji ogrzewania.
| 1 Sprężarka | 5 Parnik | 9 Czujnik temperatury | 13 Zawór obejściowy |
| 2 Kondensator | 6 Zawór kuli | 10 Zbiornik wody | 14 Kontroler niskiego napięcia |
| 3 Suszarka filtrująca | 7 Przełącznik przeciwzmrożeniowy | 11 Miernik ciśnienia pompy wodnej | 15 Kontroler wysokiego napięcia |
| 4 Zawór rozszerzający | 8 Przełącznik pływający | 12 Pompa wodna |
16 Zawór obniżający ciśnienie |
Parametry techniczne:
| Model | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Pojemność chłodzenia | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Zakres temperatury | 5°C-35°C ((Poniżej 0°C można dostosować) | |||||||||
| Zasilanie | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Całkowita moc | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Kompresor | Rodzaj | Rodzaj hermetycznego ruchu lub tłoka | ||||||||
| Władza | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Pompy krążące | Władza | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Głowa | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Chłodnicze | Rodzaj | R22/R407c/R134a/R410a | ||||||||
| Metoda kontroli | Wyrównanie ciśnienia zewnętrznego | |||||||||
| objętość wypełnienia | Kilogramowo | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Odparnik | Przepływ | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| pojemność wody | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Średnica | Calownik | 1/2" | 3/4" | 1 " | 1-1/2" | 1-1/2" | ||||
| Kondensator | Rodzaj | Efektywne zestawy mosiężne z falistej płetwy aluminiowej | ||||||||
| Wiatrak | Rodzaj | Przepływ osiowy | ||||||||
| objętość powietrza | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Urządzenie ochronne | Przełącznik wysokiego i niskiego ciśnienia, ochrona przeciwzmrożenia, wtyczka/zawor bezpieczeństwa, urządzenie zabezpieczające przed przeciążeniem, urządzenie zabezpieczające przed przegrzaniem cewki, automatyczny przełącznik ochrony temperatury itp. | |||||||||
| Rozmiar maszyny | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Masę jednostkową | Kilogramowo | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Model | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Pojemność chłodzenia | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Zakres temperatury | 5°C-35°C ((Poniżej 0°C można dostosować) | |||||||||
| Zasilanie | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Całkowita moc | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Kompresor | Rodzaj | Rodzaj hermetycznego ruchu lub tłoka | ||||||||
| Władza | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Pompy krążące | Władza | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Głowa | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Chłodnicze | Rodzaj | R22/R407c/R134a/R410a | ||||||||
| Metoda kontroli | Wyrównanie ciśnienia zewnętrznego | |||||||||
| objętość wypełnienia | Kilogramowo | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Odparnik | Przepływ | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| pojemność wody | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Średnica | Calownik | 1.5" | 2" | 2.5" | 3 cm | |||||
| Kondensator | Rodzaj | Efektywne zestawy mosiężne z falistej płetwy aluminiowej | ||||||||
| Wiatrak | Rodzaj | Przepływ osiowy | ||||||||
| objętość powietrza | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Urządzenie ochronne | Przełącznik wysokiego i niskiego ciśnienia, ochrona przeciwzmrożenia, wtyczka/zawor bezpieczeństwa, urządzenie zabezpieczające przed przeciążeniem, urządzenie zabezpieczające przed przegrzaniem cewki, automatyczny przełącznik ochrony temperatury itp. | |||||||||
| Rozmiar maszyny | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Masę jednostkową | Kilogramowo | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Przemysł zastosowań:
Zintegrowany chłodziarz o stałej temperaturze na zimno i na gorąco jest szeroko stosowany w sytuacjach, w których potrzebne jest jednocześne chłodzenie i ogrzewanie oraz utrzymanie stałej temperatury, takie jak:
1Produkcja przemysłowa:stosowane do chłodzenia i ogrzewania wymagających stałej temperatury w procesach przemysłowych, takich jak reakcje chemiczne, formowanie wtryskowe, produkcja elektroniczna itp.
2Badania laboratoryjne i naukowe:Jest odpowiedni do sprzętu eksperymentalnego, reaktorów, łaźni o stałej temperaturze itp. w laboratoriach i instytucjach badawczych, zapewniając chłodzenie i ogrzewanie o stałej temperaturze.
3- Obszar medyczny:W sprzęcie medycznym, takim jak sprzęt medyczny do terapii zimnem, sprzęt laboratoryjny, sprzęt do obrazowania medycznego itp., konieczne jest jednoczesne posiadanie funkcji chłodzenia i ogrzewania,i utrzymywać stałą temperaturę.
4Pozostałe zastosowania:Zintegrowany chłodziarz o stałej temperaturze chłodzenia i ogrzewania może być również stosowany w środowiskach wymagających wysokiej regulacji temperatury, takich jak badania symulacji temperatury,Produkcja półprzewodników, itp.
Zaletą zintegrowanego chłodnicy o stałej temperaturze chłodzenia i ogrzewania jest jego zintegrowanie funkcji chłodzenia, ogrzewania i regulacji stałej temperatury,które mogą spełniać potrzeby różnych scenariuszy zastosowań, zapewnia stabilną kontrolę temperatury i efektywne wykorzystanie energii.
Produkcja motoryzacyjna Inżynieria chemiczna Przemysł elektroniczny Przemysł elektroplastyczny
Przemysł wtryskowy Przemysł farmaceutyczny Przemysł opakowań z tworzyw sztucznych Przemysł drukarski
Upport i usługi:
Wsparcie techniczne i obsługa chłodnicze obejmują:
1. 24/7 obsługa klienta
2Instalacja i konserwacja sterowania zdalnego
3. Diagnostyka zdalna i rozwiązywanie problemów
4Porady i wskazówki telefoniczne/e-mail
5. Dokumenty i podręczniki przyjazne dla użytkownika
6. Aktualizacje i ulepszenia oprogramowania
7. Cena kosztów części zamiennych i materiałów eksploatacyjnych
Opakowanie i wysyłka:
Chillery są pakowane i wysyłane w standardowych drewnianych pudełkach ze sklejki.I umieścić etykietę informacji o znaku wysyłki na drewnianym pudełku, aby zapewnić poprawne dostarczenie.
W jaki sposób działa system regulacji stałej temperatury w zintegrowanym chłodziarzu o stałej temperaturze na zimno i gorąco?
The constant temperature control system of the integrated cooling and heating constant temperature chiller is a key component responsible for monitoring and adjusting the water temperature to achieve a constant temperatureNastępująca jest zasada działania ogólnego systemu sterowania termostatycznego:
1. Czujnik temperatury:Jeden lub więcej czujników temperatury jest zazwyczaj włączonych do systemu regulacji stałej temperatury w celu monitorowania temperatury wody w czasie rzeczywistym.Czujniki te mogą być urządzeniami opartymi na zasadach takich jak termistory, termoparów lub półprzewodników, które przekształcają temperaturę wody w sygnał elektryczny i przekazują go do systemu sterowania.
2- Kontroler:Kontroler w systemie regulacji stałej temperatury jest inteligentnym urządzeniem elektronicznym,który służy do odbierania sygnału z czujnika temperatury i sterowania pracą elementu grzewczego zgodnie z ustawioną docelową temperaturą i strategią sterowaniaKontroler zazwyczaj posiada mikroprocesor i powiązane obwody do przetwarzania sygnałów wejściowych, wykonywania algorytmów sterowania i wysyłania sygnałów sterowania.
3. Zwrot zwrotny:Kontroler realizuje zamkniętą pętlę kontroli temperatury poprzez pętlę zwrotną.Porównuje rzeczywistą mierzoną temperaturę wody z ustawioną temperaturą docelową i dostosowuje moc elementu grzewczego na podstawie porównaniaJeśli rzeczywista temperatura jest niższa niż temperatura docelowa, sterownik zwiększa moc ogrzewania; jeśli rzeczywista temperatura jest wyższa niż temperatura docelowa,kontroler zmniejszy moc ogrzewania.
4. sterowanie elementem grzewczym:System regulacji stałej temperatury realizuje regulację temperatury poprzez sterowanie działaniem elementu grzewczego.wymiennik ciepła lub inne odpowiednie urządzenie grzewczeKontroler dostarcza energii elektrycznej lub innych form energii do elementu grzewczego w razie potrzeby w celu podniesienia temperatury wody.
5Ochrona bezpieczeństwa:System regulacji stałej temperatury zazwyczaj obejmuje również funkcje ochrony bezpieczeństwa w celu zapewnienia bezpiecznej pracy systemu.,ochrona przed prądem, ochrona przed zwarciem itp. w celu ochrony przed nadmierną temperaturą, prądem lub innymi warunkami awarii.
Dzięki ciągłemu monitorowaniu rzeczywistej temperatury wody i dostosowaniu działania elementu grzewczego,system sterowania termostatycznym może stabilnie utrzymywać temperaturę wody w ustawionym zakresie docelowej temperaturyW ten sposób zintegrowany chłodziarz o stałej temperaturze chłodzenia i ogrzewania może zapewnić stały efekt chłodzenia lub ogrzewania zgodnie z zapotrzebowaniem,i nadaje się do zastosowań wymagających precyzyjnej kontroli temperatury.
