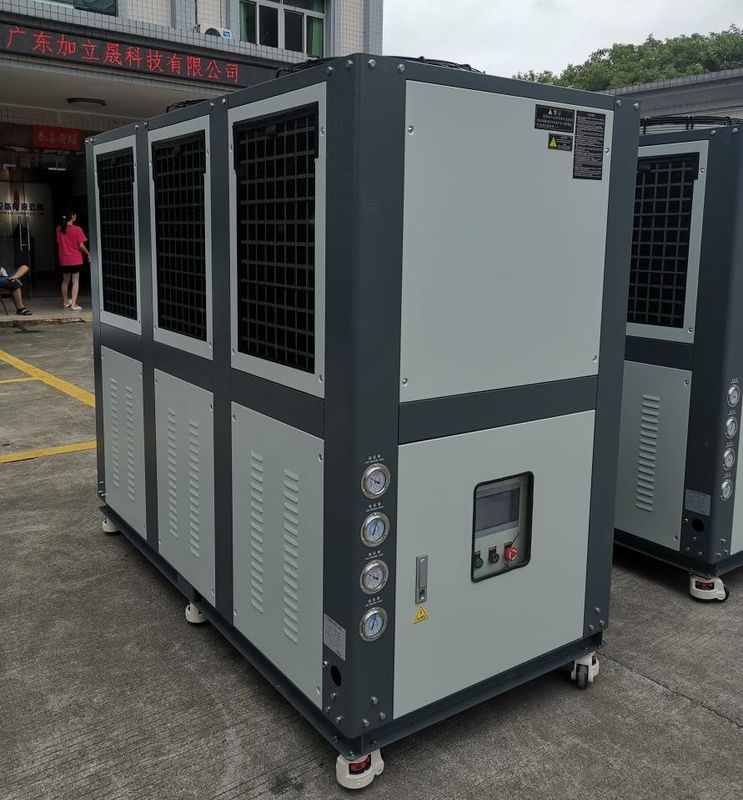

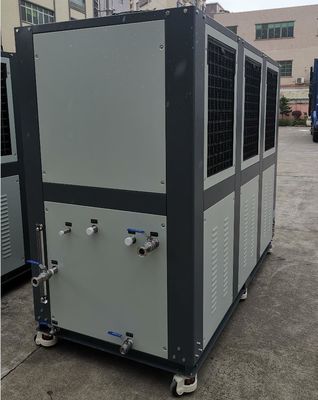

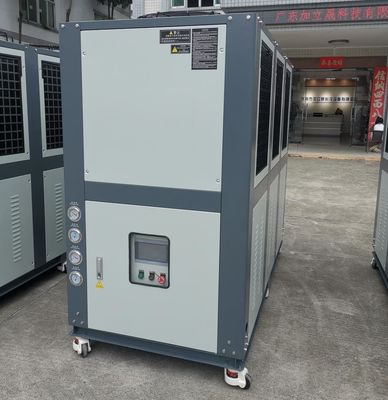

JLSF-20HP Chiller wody chłodzonej powietrzem Konwersja częstotliwości Temperatura stała
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan Chiny |
| Nazwa handlowa: | JIALIS |
| Orzecznictwo: | CE/ISO9001 |
| Numer modelu: | JLSF-20HP |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Discuss |
| Szczegóły pakowania: | Drewniane pudełko ze sklejki |
| Czas dostawy: | 20 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 300 jednostek miesięcznie |
|
Szczegóły informacji |
|||
| Nazwa produktu: | Agregat wodny chłodzony powietrzem | Przegląd najważniejszych wydarzeń: | Dwa chillery w jednym/Niezależne sterowanie dwoma systemami |
|---|---|---|---|
| System sterowania: | 2 PLC/mikrokomputer | Temperatura wody na wylocie: | 5-50 ℃ |
| Typ sprężarki: | Scroll/Półhermetyczny/Hermetyczny | Parownik: | Wężownica/płaszcz zbiornika wody i rurowy/płytowy wymiennik ciepła |
| Skraplacz: | Rurka żebrowana | Wentylatory skraplacza: | Osiowy/odśrodkowy |
| Poziom hałasu: | ≤75dB(A) | napięcie: | 220V/380V/415V/440V/480V |
| Częstotliwość: | 50 Hz/60 Hz | Chłodziwo: | R22/R407C/R134A/R410A/R404A |
| System ochrony: | Wysokie/niskie ciśnienie, przepływ wody, przeciążenie itp. | pompa: | Odśrodkowy/pionowy |
| gwarancja: | 12 miesięcy | ||
| Podkreślić: | JLSF-20HP chłodnia wody chłodzonej powietrzem,Przekład częstotliwości chłodzenia wody chłodzonej powietrzem,Chiller o stałej temperaturze chłodzony powietrzem |
||
opis produktu
JLSF-20HP Chiller o konwersji częstotliwości i stałej temperaturze, precyzyjna kontrola temperatury
Opis produktu:
Chiller o zmiennej częstotliwości i stałej temperaturze to urządzenie chłodnicze stosowane w zastosowaniach przemysłowych i komercyjnych.Łączy w sobie technologię konwersji częstotliwości i technologię regulacji stałej temperatury, umożliwiając precyzyjną regulację temperatury i kontrolę zużycia energii zgodnie z potrzebami.
Technologia konwersji częstotliwości odnosi się do regulacji pojemności chłodzenia poprzez regulację prędkości kompresora w układzie chłodniczym.Tradycyjne chłodnicy zazwyczaj wykorzystują sprężarki o stałej prędkości i mogą działać tylko przy stałej mocy i mocy chłodzeniaChłodziarz o zmiennej częstotliwości stałej temperatury może dostosować prędkość sprężarki zgodnie z rzeczywistymi potrzebami, aby odpowiadać zapotrzebowaniu na obciążenie i osiągnąć wysoką wydajność pracy chłodniczej.
Technologia sterowania stałą temperaturą odnosi się do precyzyjnego sterowania temperaturą wody w chłodnicy za pomocą dokładnych czujników i systemów sterowania temperaturą.Technologia ta może zapewnić, że chłodziarz wytwarza stałą temperaturę i nadaje się do zastosowań wymagających wysokich temperatur, takich jak medycyna, przemysł chemiczny, półprzewodniki i inne dziedziny.
Charakterystyka produktu:
Chłodnicy o stałej temperaturze konwersji częstotliwości mają następujące zalety:
1Oszczędność energii i wysoka wydajność:Prędkość kompresora jest regulowana poprzez konwersję częstotliwości i inteligentnie regulowana zgodnie z zapotrzebowaniem na obciążenie, aby uniknąć marnowania zużycia energii i poprawić efektywność wykorzystania energii.
2Dokładna regulacja temperatury:Wykorzystując technologię regulacji stałej temperatury, można dokonać precyzyjnej kontroli temperatury wody w chłodni, aby spełnić wymagania zastosowań o wysokiej temperaturze.
3Stabilna eksploatacja:Chiller o stałej temperaturze zmiennej częstotliwości może regulować parametry pracy w czasie rzeczywistym zgodnie ze zmianami obciążenia, utrzymywać stabilne warunki pracy,i poprawić niezawodność i stabilność sprzętu.
4Oszczędzaj miejsce.W porównaniu z tradycyjnymi systemami chłodniczymi chłodnicze o zmiennej częstotliwości i stałej temperaturze są zwykle mniejsze i zajmują mniej miejsca, co sprawia, że nadają się do miejsc o ograniczonej powierzchni.
Krótko mówiąc, chłodnicy o zmiennej częstotliwości i stałej temperaturze są szeroko stosowane w przemyśle i handlu i mogą zapewniać wysoką wydajność, precyzyjną kontrolę temperatury,stabilne i niezawodne rozwiązania chłodnicze.
Zasada działania:
Zasada działania chłodnicy o stałej temperaturze zmiennej częstotliwości można podzielić na trzy główne części: system cyklu chłodzenia,system sterowania i system regulacji stałej temperatury.
1System cyklu chłodzenia:
- Kompresor:Chłodnicy o stałej temperaturze o zmiennej częstotliwości używają technologii zmiennej częstotliwości do sterowania prędkością sprężarki.Sprężarka odpowiada za sprężanie gazu chłodniczego na gaz o wysokiej temperaturze i wysokim ciśnieniu.
- Kondensator:Gaz o wysokiej temperaturze i wysokim ciśnieniu rozprasza ciepło przez kondensator, chłodzi się i zamienia w ciecz o wysokim ciśnieniu i wysokiej temperaturze.
- Zawór rozszerzający:Wysokiego ciśnienia i wysokiej temperatury płyn wchodzi do parownika przez zawór rozszerzający. Ciśnienie maleje i płyn odparowuje się w gaz chłodniczy.
- Wyparujący:Gaz chłodniczy wchłania ciepło przez parownik, chłodząc w ten sposób przepływ wody przez rury parownicze, co powoduje spadek temperatury wody.
- Krążenie wody chłodzącej:Woda chłodząca krąży przez parownik, pochłania ciepło w parowniku, a następnie wraca do jednostki wody chłodzącej, aby kontynuować cykl.
2System sterowania:
- Kontrola konwersji częstotliwości:Zmień prędkość kompresora poprzez sterowanie przekształcaczem częstotliwości i dostosowuj pojemność chłodzenia zgodnie z rzeczywistymi potrzebami w celu poprawy efektywności energetycznej i oszczędzania energii.
- czujnik ciśnienia i czujnik temperatury:System sterowania monitoruje warunki ciśnienia i temperatury w cyklu chłodzenia w czasie rzeczywistym za pomocą czujnika ciśnienia i czujnika temperatury.
- Algorytm sterowania:Na podstawie sygnału zwrotnego z czujnika,system sterowania wykorzystuje określony algorytm sterowania do regulacji mocy inwertera w celu osiągnięcia precyzyjnej kontroli temperatury i zoptymalizowanego efektu chłodzenia.
3System termostatu:
- Ustawienie temperatury i informacje zwrotne:Użytkownicy mogą ustawić pożądaną wartość stałej temperatury za pośrednictwem panelu sterowania lub pilota.System sterowania monitoruje temperaturę wody chłodzącej w czasie rzeczywistym za pomocą czujnika temperatury i porównuje sygnał zwrotny z ustawioną temperaturą.
- Urządzenie sterujące:Według różnicy temperatury,system sterowania reguluje przepływ wody chłodzącej poprzez sterowanie uruchomieniem (np. zawór magnetyczny), aby utrzymać stabilną temperaturę wody chłodzącej w pobliżu ustawionej wartości.
- Zwrot zwrotny:System sterowania utrzymuje stałą temperaturę wody chłodzącej poprzez ciągłe regulację otworu siłownika w celu osiągnięcia stałej regulacji temperatury.
Poprzez kompleksowe uruchomienie systemu cyklu chłodzenia, systemu sterowania i systemu regulacji stałej temperatury,chłodnicy o stałej temperaturze zmiennej częstotliwości może zapewnić precyzyjną kontrolę temperatury zgodnie z rzeczywistymi potrzebami przy jednoczesnym osiągnięciu wysokiej wydajności pracy chłodniczej.
| 1 Sprężarka | 5 Parnik | 9 Czujnik temperatury | 13 Zawór obejściowy |
| 2 Kondensator | 6 Zawór kuli | 10 Zbiornik wody | 14 Kontroler niskiego napięcia |
| 3 Suszarka filtrująca | 7 Przełącznik przeciwzmrożeniowy | 11 Miernik ciśnienia pompy wodnej | 15 Kontroler wysokiego napięcia |
| 4 Zawór rozszerzający | 8 Przełącznik pływający | 12 Pompa wodna |
16 Zawór obniżający ciśnienie |
Parametry techniczne:
| Model | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Pojemność chłodzenia | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Zakres temperatury | 5°C-35°C ((Poniżej 0°C można dostosować) | |||||||||
| Zasilanie | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Całkowita moc | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Kompresor | Rodzaj | Rodzaj hermetycznego ruchu lub tłoka | ||||||||
| Władza | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Pompy krążące | Władza | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Głowa | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Chłodnicze | Rodzaj | R22/R407c/R134a/R410a | ||||||||
| Metoda kontroli | Wyrównanie ciśnienia zewnętrznego | |||||||||
| objętość wypełnienia | Kilogramowo | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Odparnik | Przepływ | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| pojemność wody | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Średnica | Calownik | 1/2" | 3/4" | 1 " | 1-1/2" | 1-1/2" | ||||
| Kondensator | Rodzaj | Efektywne zestawy mosiężne z falistej płetwy aluminiowej | ||||||||
| Wiatrak | Rodzaj | Przepływ osiowy | ||||||||
| objętość powietrza | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Urządzenie ochronne | Przełącznik wysokiego i niskiego ciśnienia, ochrona przeciwzmrożenia, wtyczka/zawor bezpieczeństwa, urządzenie zabezpieczające przed przeciążeniem, urządzenie zabezpieczające przed przegrzaniem cewki, automatyczny przełącznik ochrony temperatury itp. | |||||||||
| Rozmiar maszyny | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Masę jednostkową | Kilogramowo | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Model | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Pojemność chłodzenia | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Zakres temperatury | 5°C-35°C ((Poniżej 0°C można dostosować) | |||||||||
| Zasilanie | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Całkowita moc | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Kompresor | Rodzaj | Rodzaj hermetycznego ruchu lub tłoka | ||||||||
| Władza | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Pompy krążące | Władza | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Głowa | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Chłodnicze | Rodzaj | R22/R407c/R134a/R410a | ||||||||
| Metoda kontroli | Wyrównanie ciśnienia zewnętrznego | |||||||||
| objętość wypełnienia | Kilogramowo | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Odparnik | Przepływ | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| pojemność wody | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Średnica | Calownik | 1.5" | 2" | 2.5" | 3 cm | |||||
| Kondensator | Rodzaj | Efektywne zestawy mosiężne z falistej płetwy aluminiowej | ||||||||
| Wiatrak | Rodzaj | Przepływ osiowy | ||||||||
| objętość powietrza | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Urządzenie ochronne | Przełącznik wysokiego i niskiego ciśnienia, ochrona przeciwzmrożenia, wtyczka/zawor bezpieczeństwa, urządzenie zabezpieczające przed przeciążeniem, urządzenie zabezpieczające przed przegrzaniem cewki, automatyczny przełącznik ochrony temperatury itp. | |||||||||
| Rozmiar maszyny | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Masę jednostkową | Kilogramowo | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Przemysł zastosowań:
Chłodnicy o konwersji częstotliwości o stałej temperaturze nadają się do wielu gałęzi przemysłu i zastosowań, w tym, między innymi, do następujących aspektów:
1Przemysł produkcyjny:Chłodnicy o stałej temperaturze konwersji częstotliwości mogą być stosowane w różnych procesach w przemyśle produkcyjnym, takich jak przetwarzanie tworzyw sztucznych, formowanie wtryskowe, przetwarzanie gumy, przetwarzanie metali,przetwarzanie szkła, itp. Mogą zapewnić stabilną zimną wodę o stałej temperaturze dla tych procesów, aby zapewnić jakość produktu i efektywność produkcji.
2Przemysł chemiczny:W procesach chemicznych niektóre reakcje wymagają ścisłej kontroli temperatury.Chłodnicy o stałej temperaturze konwersji częstotliwości mogą zapewnić wymaganą precyzyjną kontrolę temperatury w celu spełnienia wymagań reakcji chemicznych.
3Przemysł farmaceutyczny:W procesie produkcji wyrobów farmaceutycznych i wyrobów medycznych wymagana jest precyzyjna kontrola temperatury w celu zapewnienia jakości i bezpieczeństwa produktu.Chłodnicy o stałej temperaturze o zmiennej częstotliwości mogą dostarczać precyzyjną zimną wodę o stałej temperaturze do zastosowań takich jak produkcja farmaceutyczna, chłodzenia sprzętu laboratoryjnego i medycznego.
4Przemysł półprzewodników:W procesie produkcji półprzewodników wymagana jest precyzyjna kontrola temperatury sprzętu i materiałów w celu zapewnienia jakości i wydajności produktu.Chiller o stałej temperaturze zmiennej częstotliwości może zapewnić stabilną wodę chłodzącą do chłodzenia i kontroli temperatury sprzętu półprzewodnikowego.
5Przemysł spożywczy:Podczas przetwarzania żywności i napojów konieczna jest kontrola temperatury w celu zapewnienia jakości produktu i bezpieczeństwa żywności.zastosowania chłodnicze i konserwacyjne w przetwórstwie żywności.
Oprócz wyżej wymienionych gałęzi przemysłu chłodnicze o zmiennej częstotliwości i stałej temperaturze mogą być również stosowane w przemyśle lotniczym, energetycznym, metalurgicznym, tekstylnym,Elektronika i inne dziedziny w celu zaspokojenia potrzeb różnych gałęzi przemysłu w zakresie precyzyjnej kontroli temperatury i chłodzenia o wysokiej wydajności.
Produkcja motoryzacyjna Inżynieria chemiczna Przemysł elektroniczny Przemysł elektroplastyczny
Przemysł wtryskowy Przemysł farmaceutyczny Przemysł opakowań z tworzyw sztucznych Przemysł drukarski
Upport i usługi:
Wsparcie techniczne i obsługa chłodnicze obejmują:
1. 24/7 obsługa klienta
2Instalacja i konserwacja sterowania zdalnego
3. Diagnostyka zdalna i rozwiązywanie problemów
4Porady i wskazówki telefoniczne/e-mail
5. Dokumenty i podręczniki przyjazne dla użytkownika
6. Aktualizacje i ulepszenia oprogramowania
7. Cena kosztów części zamiennych i materiałów eksploatacyjnych
Opakowanie i wysyłka:
Chillery są pakowane i wysyłane w standardowych drewnianych pudełkach ze sklejki.I umieścić etykietę informacji o znaku wysyłki na drewnianym pudełku, aby zapewnić poprawne dostarczenie.
W jaki sposób sterowanie konwersją częstotliwości chłodniczych o zmiennej częstotliwości i stałej temperaturze poprawia efektywność energetyczną i oszczędza energię?
Kontrola konwersji częstotliwości może znacząco poprawić efektywność energetyczną i oszczędność energii w chłodnikach o zmiennej częstotliwości i stałej temperaturze, głównie poprzez następujące aspekty:
1. Dopasowanie obciążenia:Tradycyjne chłodniarki zazwyczaj wykorzystują sprężarki o stałej prędkości, które nie mogą być regulowane zgodnie z wymaganiami obciążenia, co powoduje niską wydajność pracy w warunkach częściowego obciążenia.Chiller o stałej temperaturze o zmiennej częstotliwości wykorzystuje technologię zmiennej częstotliwości, który może regulować prędkość kompresora zgodnie z rzeczywistym zapotrzebowaniem na obciążenie, aby odpowiadać zmianom obciążenia.zmniejszenie zużycia energii.
2. Działanie z częściowym obciążeniem:Chiller o stałej temperaturze zmiennej częstotliwości może regulować pojemność chłodzenia zgodnie z rzeczywistymi potrzebami, aby zrównoważyć ją z zapotrzebowaniem na obciążenie.system może działać przy niższej mocy chłodzenia w celu zmniejszenia zużycia energiiNatomiast tradycyjne chłodniaki o stałej prędkości nadal pracują przy mocy znamionowej w warunkach niskiego obciążenia, co powoduje marnotrawstwo energii.
3. Częste starty i przystanki:Tradycyjne chłodnice mają wysoki prąd wyjściowy, gdy są uruchamiane,ale chłodnicy o zmiennej częstotliwości i stałej temperaturze mogą uniknąć częstych uruchamiania i zatrzymania, ponieważ mogą dostosować stan pracy zgodnie z rzeczywistymi potrzebamiZmniejszając liczbę startów i zatrzymań, zmniejsza się zużycie energii i zużycie mechaniczne sprzętu, a efektywność energetyczna jest zwiększana.
4Inteligentna kontrola zużycia energii:System chłodzący o stałej temperaturze zmiennej częstotliwości monitoruje zapotrzebowanie na obciążenie i stan pracy w czasie rzeczywistym za pośrednictwem systemu sterowania, dostosowuje pojemność chłodzenia zgodnie z rzeczywistymi potrzebami,i osiąga inteligentną kontrolę zużycia energiiZa pomocą zaawansowanych algorytmów sterowania i precyzyjnych czujników może optymalizować i dostosowywać się do rzeczywistych warunków i poprawić efektywność energetyczną systemu.
5Efektywna konstrukcja transferu ciepła:Chłodniaki o stałej temperaturze zmiennej częstotliwości zazwyczaj wykorzystują wydajne wymienniki ciepła w projektowaniu komponentów przenoszących ciepło w celu poprawy wydajności przenoszenia ciepła i efektów wymiany ciepła.Dzięki temu można zmniejszyć zużycie energii i poprawić wydajność chłodzenia.
Podsumowując,regulacja zmiennej częstotliwości umożliwia chłodniom o zmiennej częstotliwości stałej temperaturze osiągnięcie korzyści w zakresie efektywności energetycznej i oszczędności energii w rzeczywistej eksploatacji poprzez dopasowywanie obciążenia, obsługa z częściowym obciążeniem, zmniejszenie częstych startów i zatrzymań oraz inteligentna kontrola zużycia energii.
