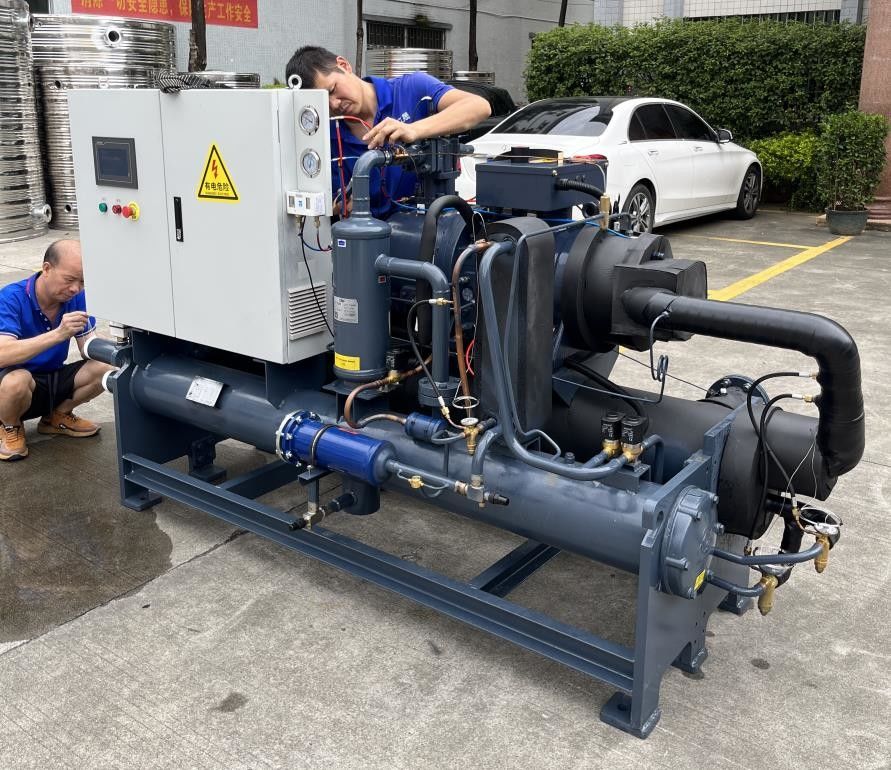

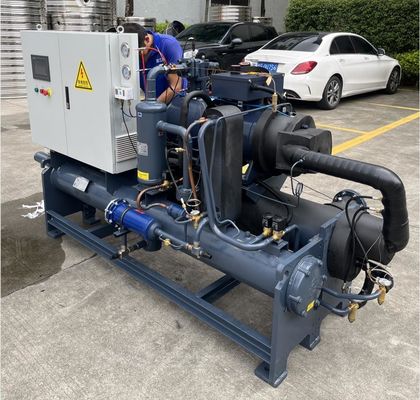

JLSW-40D Chiller niskotemperaturowy, Chiller etylenoglikolu typu śruby
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan Chiny |
| Nazwa handlowa: | JIALIS |
| Orzecznictwo: | CE/ISO9001 |
| Numer modelu: | JLSW-40D |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Discuss |
| Szczegóły pakowania: | Drewniane pudełko ze sklejki |
| Czas dostawy: | 20 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 100 jednostek miesięcznie |
|
Szczegóły informacji |
|||
| Nazwa produktu: | Agregat śrubowy chłodzony wodą | Temperatura chłodzenia: | -35°C-35°C |
|---|---|---|---|
| Typ sprężarki: | sprężarka śrubowa | Marka sprężarki: | Hanbella |
| Wydajność chłodnicza: | 100-1000kW | System sterowania: | PLC |
| Kontroler: | Sterowanie mikroprocesorowe | Parownik: | Skorupa i rura |
| Skraplacz: | Skorupa i rura | Poziom hałasu: | ≤75dB(A) |
| Ochrona: | Przeciążenie sprężarki, wysokie/niskie ciśnienie, przepływ wody, kolejność faz, ochrona przed zamarz | Chłodziwo: | R22/R407C/R134A/R410A |
| napięcie: | 380V/3N/50Hz | zasilacz: | 380V/3N/50Hz |
| gwarancja: | 1 rok | ||
| Podkreślić: | Chłodnicę niskotemperaturową,Chłodnicy o niskiej temperaturze etylen,Chłodnicy o niskiej temperaturze etylenu glikolu |
||
opis produktu
JLSW-40D Chiller niskotemperaturowy typu śrubowego Chiller etylenoglikolu
Opis produktu:
Niskotemperaturowy chłodnik śrubowy to urządzenie chłodnicze specjalnie zaprojektowane do chłodzenia w niskich temperaturach.Wykorzystuje sprężarkę śrubową jako podstawowy komponent do osiągnięcia chłodzenia poprzez sprężanie i rozszerzanie czynnika chłodniczegoPoniżej przedstawiono opis chłodnicy śrubowej o niskiej temperaturze:
1. Sprężarka śrubowa:Niskotemperaturowy chłodnik śrubowy wykorzystuje jako główną jednostkę chłodzącą sprężarkę śrubową.który sprężają gaz chłodniczy i zwiększają jego temperaturę i ciśnienie.
2. Chłodnik niskotemperaturowy:Chłodnicze śrubowe o niskiej temperaturze zazwyczaj wykorzystują chłodnicze o niskiej temperaturze, takie jak R404A, R507A itp.Chłodnicze te mają niskie temperatury wrzenia i odparowania, które zapewniają pożądane chłodzenie w niskiej temperaturze.
3System rurociągowy:Niskotemperaturowy chłodnik śrubowy zawiera system rur do cyrkulacji czynnika chłodniczego, który służy do przenoszenia czynnika chłodniczego z sprężarki do części chłodzącej i zaworu rozszerzającego,i zakończyć proces zwrotu.
4Komponenty chłodzące:Do elementów chłodzących niskocieplarnianego chłodnika śrubowego należą kondensatory i parowniki.Kondensator służy do chłodzenia gazu chłodzącego o wysokiej temperaturze i wysokim ciśnieniu wypuszczanego z sprężarki i przekształcania go w płyn wysokiego ciśnienia, podczas gdy parownik jest używany do parowania płynu chłodniczego w celu wchłonięcia ciepła otaczającego środowiska, osiągając w ten sposób efekt chłodzenia.
5Kontroler temperatury:Chłodnicę śrubową o niskiej temperaturze wyposażono w system regulacji temperatury, który może precyzyjnie kontrolować temperaturę wody chłodzącej zgodnie z potrzebami.Poprzez monitorowanie i regulację ciśnienia i przepływu czynnika chłodniczego, można osiągnąć stabilny efekt chłodzenia niskiej temperatury.
Niskotemperaturowe chłodniaki śrubowe są szeroko stosowane w produkcji przemysłowej i zastosowaniach laboratoryjnych, które wymagają niższych temperatur, takich jak przechowywanie w zamrożeniu, produkcja chemiczna, przetwarzanie żywności,badania i rozwój farmaceutyczny, itp. Zapewniają niezawodne chłodzenie kryogeniczne dla specyficznych dla zastosowania wymogów w zakresie kontroli temperatury i stabilności.
Cechy produkcji:
Niskotemperaturowy chłodnik śrubowy ma następujące właściwości:
1Pojemność chłodzenia w niskich temperaturach:Chłodnicze śrubowe o niskiej temperaturze są specjalnie zaprojektowane w celu zapewnienia chłodzenia o niskiej temperaturze, zdolne do spełnienia wymogów niższych temperatur chłodzenia, zwykle w zakresie od -40°C do -80°C.
2Wysoka wydajność i oszczędność energii:Kompresor śrubowy jako główny komponent ma wydajne działanie chłodnicze i stosunek zużycia energii.Może zapewniać dużą pojemność chłodzenia przy niskim zużyciu energii w celu osiągnięcia efektywnego wykorzystania energii.
3Stabilność i niezawodność:Niskotemperaturowy chłodnik śrubowy przyjmuje zaawansowany system sterowania i stabilną technologię chłodzenia, która może zapewnić stabilny efekt chłodzenia w niskich temperaturach i ma dobrą niezawodność operacyjną.
4Doskonała wydajność w zakresie kontroli temperatury:Wyposażony w wyrafinowany system kontroli temperatury,może osiągnąć precyzyjną kontrolę i stabilność temperatury wody chłodzącej i spełniać wymagania określonych zastosowań w zakresie dokładności i stabilności temperatury.
5. Wielokrotne funkcje ochrony:Chłodnicze śrubowe o niskiej temperaturze są zwykle wyposażone w wiele funkcji ochronnych, takich jak ochrona przed prądem, ochrona przed nadciśnieniem, ochrona przed niską temperaturą itp.w celu zapewnienia bezpiecznej pracy i długiej żywotności urządzeń.
6Trwałość i łatwość konserwacji:Wykorzystując wysokiej jakości materiały i procesy produkcyjne, chłodnicy śrubowe o niskiej temperaturze mają silną trwałość i odporność na korozję.sprzęt ma rozsądną strukturę i jest łatwy do utrzymania i konserwacji.
7Szeroki zakres zastosowań:niskotemperaturowe chłodniczki śrubowe nadają się do wielu dziedzin przemysłu, takich jak: chemiczne, farmaceutyczne, przetwórstwo żywności, elektronika, przechowywanie w zamrażalniach itp.,w celu zaspokojenia potrzeb różnych gałęzi przemysłu w zakresie chłodzenia niskiej temperatury.
Podsumowując, chłodnicy śrubowych o niskiej temperaturze charakteryzują się niską zdolnością chłodzenia, wysoką wydajnością i oszczędnością energii, stabilnością i niezawodnością,i wysokiej dokładności kontroli temperaturyJest odpowiedni do zastosowań przemysłowych wymagających chłodzenia w niskich temperaturach i jest szeroko stosowany w wielu gałęziach przemysłu.
Zasada działania:
Zasada działania chłodzącego śruby o wodzie obejmuje głównie cztery procesy: kompresję, kondensację, rozszerzenie i parowanie.
1.Proces kompresji:Pod działaniem sprężarki śrubowej czynniki chłodnicze są sprężane do gazu o wysokiej temperaturze i wysokim ciśnieniu, w tym samym czasie absorbując otaczające ciepło.
2.Proces kondensacji:W kondensatorze wchodzi chłodnik o wysokiej temperaturze i wysokim ciśnieniu, który w kontakcie z zimną wodą lub otaczającym powietrzem emituje ciepło i chłodzi się w cieczy o wysokim ciśnieniu.
3Proces rozbudowy:Płynny czynnik chłodniczy pod wysokim ciśnieniem wchodzi do parownika przez zawór gazowy, ciśnienie spada nagle,i płynny czynnik chłodniczy rozszerza się w czynnik chłodniczy niskiego ciśnienia, absorbując otaczające ciepło.
4.Proces parowania:Chłodnik niskiego ciśnienia wchodzi do parownika, wchłania ciepło otaczające w kontakcie z wodą lub powietrzem, zamienia się w chłodnik niskiej temperatury i niskiego ciśnienia,i wraca do procesu kompresji.
Dzięki takiemu procesowi cyklu chłodnicy śrubowej chłodzonej wodą można dostarczać zimną wodę do obszaru, który musi zostać ochłodzony, aby osiągnąć efekt chłodzenia, odwilżania i utrzymania świeżego powietrza.W tym samym czasie, chłodnik śrubowy chłodzony wodą również emituje pewną ilość ciepła,który musi zostać rozproszony przez wieże chłodzące lub inne urządzenia rozpraszające ciepło w celu zapewnienia normalnej pracy systemu.
Parametry techniczne:
| Model | JLSW-30D | JLSW-40D | JLSW-50D | JLSW-60D | JLSW-80D | JLSW-100D | JLSW-120D | JLSW-150D | ||
| Pojemność chłodzenia | KW/h | 100 | 140 | 180 | 200 | 260 | 370 | 430 | 550 | |
| TR | 28.5 | 39.8 | 51.2 | 56.9 | 73.9 | 105.2 | 122.3 | 156.4 | ||
| Zakres temperatury | 5°C~35°C ((Poniżej 0°C można dostosować) | |||||||||
| Zasilanie | 3N-380V/415 50HZ/60HZ | |||||||||
| Kompresor | Rodzaj | Węgiel o szerokości przekraczającej 50 mm | ||||||||
| Władza | KW | 22 | 30 | 36 | 41 | 56 | 80 | 93 | 118 | |
| prąd elektryczny | A | 39 | 51 | 65 | 71 | 95 | 135 | 156 | 198 | |
| Chłodnicze | Rodzaj | R22/R407c | ||||||||
| Metoda kontroli | Wyrównanie ciśnienia zewnętrznego | |||||||||
| objętość wypełnienia | Kilogramowo | 16.5 | 22.2 | 27.5 | 33.4 | 44.4 | 55.6 | 66.5 | 82.6 | |
| Odparnik | skórka i rurka | |||||||||
| Przepływ | m3/h | 17.2 | 22.4 | 29.3 | 33 | 43.9 | 64.2 | 75.2 | 95.3 | |
| Średnica | Calownik | G2,5" | G3" | G3" | G3" | G3" | G4" | G4" | G4" | |
| Kompresor | Rodzaj | skórka i rurka | ||||||||
| Przepływ | m3/h | 22.4 | 29.2 | 35.2 | 42.9 | 57.8 | 84.3 | 101.1 | 123.9 | |
| Średnica | Calownik | G2,5" | G3" | G3" | G3" | G3" | G4" | G4" | G4" | |
| Urządzenie ochronne | Przełącznik wysokiego i niskiego ciśnienia, ochrona przeciwzmrożenia, wtyczka/zawor bezpieczeństwa, urządzenie zabezpieczające przed przeciążeniem, urządzenie zabezpieczające przed przegrzaniem cewki, automatyczny przełącznik ochrony temperatury itp. | |||||||||
| Rozmiar maszyny | L | mm | 2200 | 2250 | 2350 | 2450 | 2500 | 2900 | 3000 | 3000 |
| W | mm | 800 | 800 | 800 | 900 | 900 | 900 | 1500 | 1500 | |
| H | mm | 1500 | 1600 | 1650 | 1750 | 1800 | 1850 | 1500 | 1550 | |
| Masę jednostkową | Kilogramowo | 960 | 990 | 1260 | 1380 | 1520 | 1830 | 2150 | 2580 | |
| Model | JLSW-170D | JLSW-200D | JLSW-230D | JLSW-260D | JLSW-280D | JLSW-310D | JLSW-350D | JLSW-400D | ||
| Pojemność chłodzenia | KW/h | 620 | 710 | 830 | 930 | 1020 | 1130 | 1270 | 1530 | |
| TR | 176.3 | 201.9 | 236 | 264.4 | 290 | 321.3 | 361.1 | 435 | ||
| Zakres temperatury | 5°C~35°C ((Poniżej 0°C można dostosować) | |||||||||
| Zasilanie | 3N-380V/415 50HZ/60HZ | |||||||||
| Kompresor | Rodzaj | Węgiel o szerokości przekraczającej 50 mm | ||||||||
| Władza | KW | 130 | 150 | 175 | 200 | 225 | 250 | 281 | 325 | |
| prąd elektryczny | A | 218 | 253 | 295 | 335 | 390 | 432 | 480 | 553 | |
| Chłodnicze | Rodzaj | R22/R407c | ||||||||
| Metoda kontroli | Wyrównanie ciśnienia zewnętrznego | |||||||||
| objętość wypełnienia | Kilogramowo | 93.8 | 111.2 | 126.8 | 144.1 | 155.4 | 170.9 | 193.2 | 220.9 | |
| Odparnik | skórka i rurka | |||||||||
| Przepływ | m3/h | 108.6 | 126.3 | 144.9 | 163.8 | 176.4 | 196.5 | 222.4 | 252.6 | |
| Średnica | Calownik | G5" | G5" | G6" | G6" | G8" | G8" | G8" | G8" | |
| Kompresor | Rodzaj | skórka i rurka | ||||||||
| Przepływ | m3/h | 141.1 | 166.2 | 190.9 | 215.8 | 232.4 | 258.6 | 290.8 | 333.2 | |
| Średnica | Calownik | G5" | G5" | G6" | G6" | G8" | G8" | G8" | G8" | |
| Urządzenie ochronne | Przełącznik wysokiego i niskiego ciśnienia, ochrona przeciwzmrożenia, wtyczka/zawor bezpieczeństwa, urządzenie zabezpieczające przed przeciążeniem, urządzenie zabezpieczające przed przegrzaniem cewki, automatyczny przełącznik ochrony temperatury itp. | |||||||||
| Rozmiar maszyny | L | mm | 3600 | 3600 | 3600 | 3650 | 3650 | 3700 | 3700 | 4200 |
| W | mm | 1500 | 1500 | 1500 | 1600 | 1650 | 1750 | 1750 | 1750 | |
| H | mm | 1650 | 1650 | 1700 | 1700 | 1700 | 1750 | 1800 | 1800 | |
| Masę jednostkową | Kilogramowo | 3050 | 3200 | 3450 | 3780 | 4060 | 4330 | 4600 | 4820 | |
Przemysł zastosowań:
W procesie wytwarzania baterii chłodnicy można używać do chłodzenia następujących urządzeń i części roboczych:
1Maszyna do powlekania elektrod:W trakcie tego procesu maszyna do powlekania wytwarza ciepło,który wymaga chłodzenia w celu utrzymania stabilności procesu powlekania i jakości blachy elektrodowejChiller może być używany do chłodzenia walcownicy i części głowicy powłoki maszyny do powłoki elektrodowej, aby zapewnić kontrolowanie temperatury w odpowiednim zakresie.
2Gorąca praska:Prasa gorąca jest używana do ciśnienia cieplnego blachy elektrody, separatora, kolektora prądu i innych komponentów w celu utworzenia blachy akumulatora.z powodu wysokiej temperatury i ciśnienia, wytworzy się dużo ciepła. The chiller can be used to cool the heating plate and cooling plate of the heat press machine to control the temperature during the heat press process and ensure the quality and consistency of the battery sheet.
3. Piekarnik próżniowy:W produkcji akumulatorów niektóre procesy muszą być przeprowadzane w środowisku próżniowym, takie jak suszenie i sintering.Piece próżniowe wytwarzają ciepło podczas tych procesów i wymagają chłodzenia, aby utrzymać stabilną temperaturę wewnątrz pieca próżniowegoChiller może być używany do chłodzenia układu chłodzenia pieca próżniowego w celu zapewnienia stabilności procesu i jakości produktu.
4. Sprzęt do pakowania baterii:W ostatnim etapie produkcji baterii baterie muszą być pakowane, np. w metalowe obudowy lub plastikowe obudowy.niektóre urządzenia wytwarzają ciepło i muszą być chłodzone w celu zapewnienia stabilności procesu pakowania i jakości produktuChillery mogą być używane do chłodzenia sprzętu opakowaniowego i utrzymywania temperatury w odpowiednim zakresie.
Urządzenia i elementy te są zaangażowane w wytwarzanie ciepła podczas procesu produkcji baterii,i muszą być chłodzone przez chłodniki w celu utrzymania stabilności procesu i jakości produktuChillery odgrywają ważną rolę w przemyśle wytwarzania baterii.
Produkcja motoryzacyjna Inżynieria chemiczna Przemysł elektroniczny Przemysł elektroplastyczny
Przemysł wtryskowy Przemysł farmaceutyczny Przemysł opakowań z tworzyw sztucznych Przemysł drukarski
Upport i usługi:
Wsparcie techniczne i obsługa chłodnicze obejmują:
1. 24/7 obsługa klienta
2Instalacja i konserwacja sterowania zdalnego
3. Diagnostyka zdalna i rozwiązywanie problemów
4Porady i wskazówki telefoniczne/e-mail
5. Dokumenty i podręczniki przyjazne dla użytkownika
6. Aktualizacje i ulepszenia oprogramowania
7. Cena kosztów części zamiennych i materiałów eksploatacyjnych
Opakowanie i wysyłka:
Chillery są pakowane i wysyłane w standardowych drewnianych pudełkach ze sklejki.I umieścić etykietę informacji o znaku wysyłki na drewnianym pudełku, aby zapewnić poprawne dostarczenie.
W jaki sposób układ regulacji temperatury chłodnicy śrubowej o niskiej temperaturze osiąga stabilny efekt chłodzenia o niskiej temperaturze?
System regulacji temperatury chłodnicy śrubowej o niskiej temperaturze zapewnia stabilny efekt chłodzenia o niskiej temperaturze poprzez monitorowanie i regulację ciśnienia i przepływu czynnika chłodniczego.Poniżej przedstawiono zasadę działania systemu regulacji temperatury w ogóle::
1. Czujnik temperatury:System regulacji temperatury najpierw wykrywa temperaturę wody chłodzącej za pomocą czujnika temperatury zainstalowanego w części chłodzącej (np. w parowniku).Czujniki te mierzą rzeczywistą temperaturę wody chłodzącej i przekazują ją do systemu sterowania.
2- Kontroler:Kontroler jest podstawowym elementem systemu regulacji temperatury, który odbiera sygnał temperatury z czujnika temperatury i porównuje go z ustawioną temperaturą docelową.Na podstawie tych danych, sterownik wysyła odpowiednie sygnały sterowania w celu regulacji ciśnienia i przepływu czynnika chłodniczego.
3. regulowanie ciśnienia:Regulator kontroluje ciśnienie czynnika chłodniczego poprzez regulację ciśnienia rozładowania sprężarki śrubowej.kontroler zwiększy ciśnienie rozładowania sprężarki w celu zwiększenia ciśnienia czynnika chłodniczegoW przeciwnym razie, gdy rzeczywista temperatura jest niższa niż temperatura docelowa,kontroler zmniejszy ciśnienie rozładowania sprężarki w celu zmniejszenia ciśnienia czynnika chłodniczego.
4. Regulacja przepływu:Kontroler może również kontrolować temperaturę poprzez regulację przepływu czynnika chłodniczego.kontroler może regulować przepływ czynnika chłodniczego w parownikuZwiększenie przepływu zwiększa efekt chłodzenia, podczas gdy zmniejszenie przepływu zmniejsza efekt chłodzenia, umożliwiając precyzyjną kontrolę temperatury.
Przez ciągłe monitorowanie rzeczywistej temperatury i odpowiednie dostosowywanie ciśnienia i przepływu czynnika chłodniczego,system regulacji temperatury jest w stanie osiągnąć stabilny efekt chłodzenia w niskich temperaturachZapewnia to, że woda chłodząca jest zawsze utrzymywana w wymaganym zakresie docelowej temperatury, spełniając wymagania dotyczące kontroli temperatury i stabilności w konkretnym zastosowaniu.
